Как обработать деталь протягиванием, если её базовые торцы не перпендикулярны обрабатываемому отверстию?

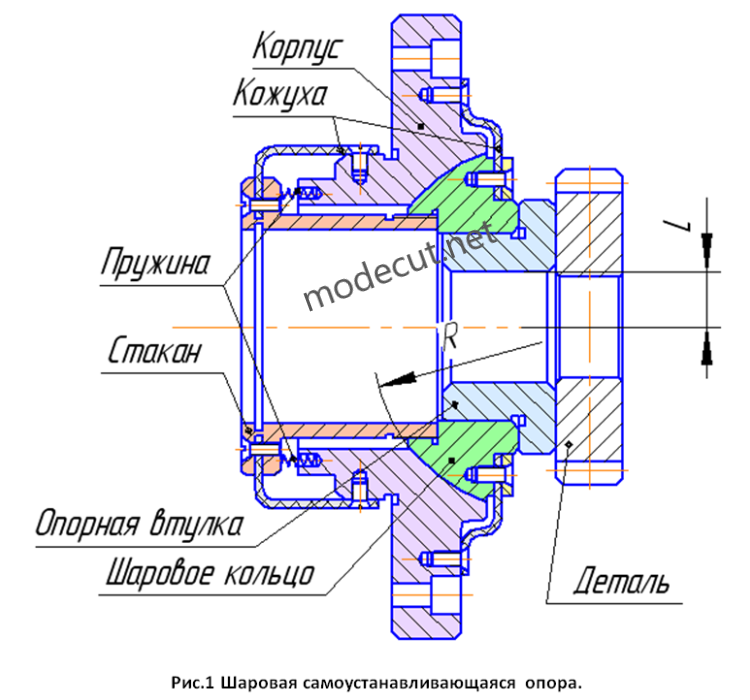

      Если у обрабатываемой детали по каким-либо причинам торцы изготовлены не перпендикулярно оси протягиваемого отверстия, то выполнять протягивание с использованием обычной жесткой опоры запрещено, так как это приведет к возникновению перекоса и поломки протяжки. Чтобы в процессе протягивания избавиться от перекоса и обеспечить правильное положение детали и протяжки относительно друг друга необходимо использовать шаровую самоустанавливающуюся опору. Существует довольно много конструкции сферических опор, но в их основе всегда заложен сферический элемент, устанавливаемый в корпус, с помощью которого процесс протягивания проходит без влияния неперпендикулярности базовых поверхностей. На рисунке 1 изображена типовая конструкция шаровой самоустанавливающейся опоры.
      Шаровая опора состоит из корпуса, шарового кольца, опорной втулки и стакана с пружинами. Корпус шаровой опоры крепится к плите протяжного станка и имеет сферическую полость, в которую установлено шаровое кольцо. Стакан и пружины удерживают шаровое кольцо в сферической полости корпуса. В отверстии шарового кольца по посадке вставлена опорная втулка. Трущиеся сферические поверхности и работающие пружины защищены от грязи и стружки резиновыми кожухами. Перед протягиванием обрабатываемую деталь упирают торцом в опору и не закрепляют. Во время прохождения протяжки через отверстие детали возникает осевая сила, которая поворачивает сферическое кольцо, таким образом, что торец опорной втулки становится параллельным торцу детали. Таким образом, обеспечивается правильное взаимное расположения инструмента и детали.
      Стоит отметить, чтобы сферическая опора была плавающей необходимо, чтобы соблюдалось следующее условие:
      где L – расстояние от оси сферической опоры до точки приложения силы, действующей на торец сферической опоры (мм); R – радиус опоры (мм), β – угол трения на сопрягаемых сферических поверхностях. Угол трения также можно определить по следующему соотношению:
      где f – коэффициент трения на сферических поверхностях.
