Как изготовить клин на строгальном станке?

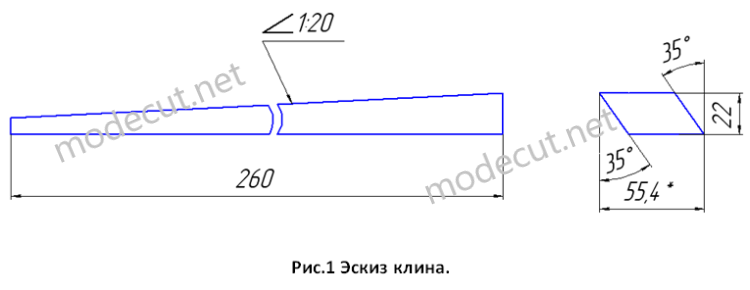

      В процессе продолжительной эксплуатации у станков постепенно изнашиваются направляющие и станочные клинья. При достижении большого износа станок теряет свою жесткость и геометрическую точность. Станочные клинья изнашиваются быстрее, чем направляющие станка, так как их обычно изготавливают без термообработки. Поэтому довольно часто возникает потребность в изготовлении новых клиньев. В данной статье рассмотрены разные способы изготовления их на строгальном станке. Для наглядности технологию изготовления рассмотрим на примере. Пример. На рисунке 1 изображен станочный клин, который необходимо изготовить на поперечно-строгальном станке. Материал заготовки Сталь 45.
      Как видно из рисунка деталь имеет довольно большую длину при относительно небольшой площади поперечного сечения, что отрицательно повлияет на жесткость во время обработки. Также процесс изготовления усложняется наличием углов (350) на боковых гранях детали.
      Заготовку на клин вырезаем на машине термической резки из листа толщиной S=30, выдерживая следующие размеры: ширина h=100мм, длина L=310мм. Увеличенная ширина (h=100мм) заготовки необходима для обеспечения крепления её на станке при последующей обработке. Увеличенная длина обеспечивает припуск при шабрении (подгонке) клина. После вырезки и снятия шлака заготовка подвергается отжигу, так материал заготовки Сталь 45 (для снятия твердости в местах резки). Затем заготовка обрабатывается по габаритам, выдерживая следующие размеры: длина L=300мм, ширина h=90мм и высота S=25мм. Далее необходимо обработать поверхность детали под углом, обеспечивая необходимый уклон (1:20).

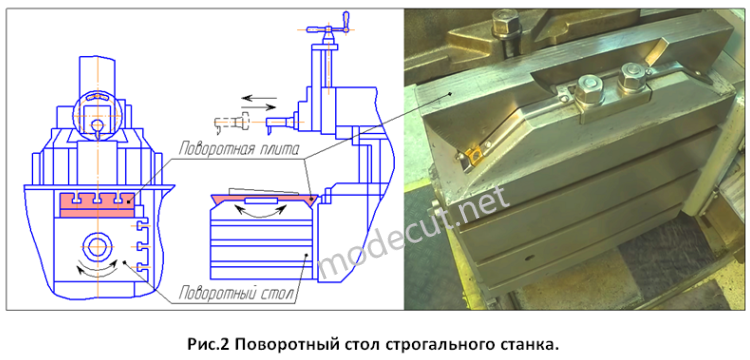

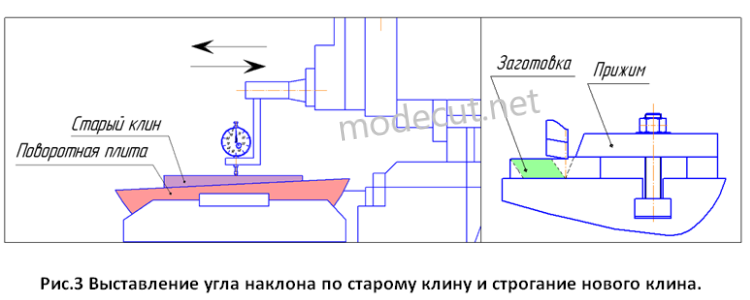

      Более удобно обрабатывать наклонную поверхность на строгальном станке оснащенными специальными поворотными столом (см. рис.2). Такой поворотный стол имеет верхнюю плиту, которую можно повернуть под заданным углом относительно перемещения суппорта станка. Для точного выставления поворотного стола под требуемым углом можно использовать старый изношенный клин.
