Как изготовить клин на строгальном станке? (Страница 2)



      Старый клин крепится к столу строгального станка, а в суппорт устанавливается оправка с индикатором. Затем для поворота верхней плиты отжимают болты и наконечником индикатора производиться касание поверхности старого клина. Далее перемещают суппорт и при этом поворачивают плиту до тех пор, пока показания индикатора не будут одинаковы на краях старого клина (см. рис.3). После нахождения нужного угла положение верхней плиты фиксируют, а вместо старого клина на стол станка устанавливают заготовку и обрабатывают её, как показано на рисунке 3. При строгании наклонной поверхности, клин по высоте должен иметь припуск для последующего шабрения. Поэтому строгаем наклонную поверхность, так чтобы наибольшая высота клина была в размере S=23,5 (22+1,5мм припуска).

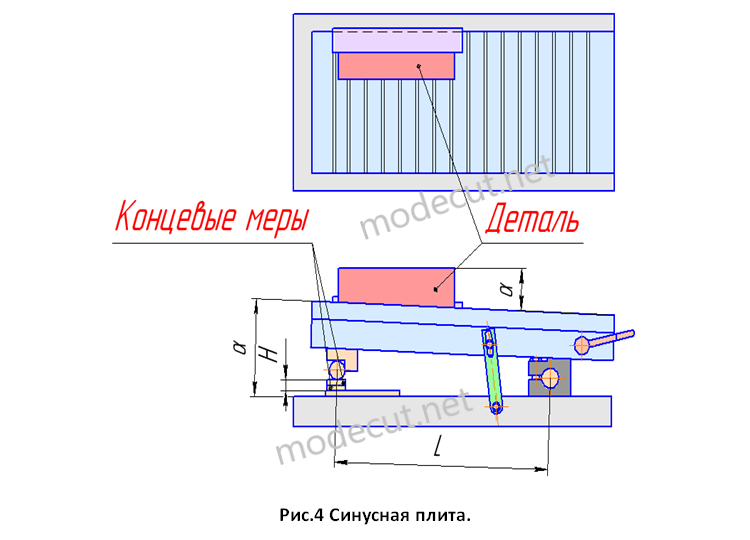

      Если строгальный станок имеет стационарный не поворотный стол, то обработать наклонную поверхность клина можно с помощью синусной плиты (см. рис.4). Выставить требуемый угол наклона, также можно по старому клину, подкладывая под опору концевые меры, до тех пор, пока на краях клина индикатор не будет показывать одинаковые значения.

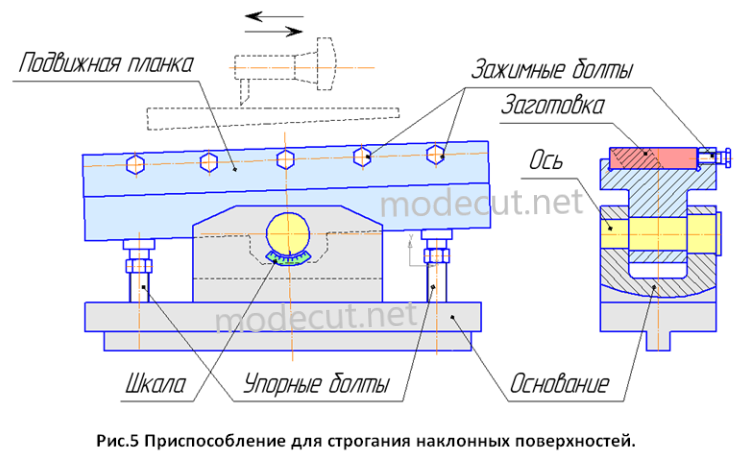

      При отсутствии синусной плиты обработать наклонную поверхность клина можно также с помощью специального приспособления, которое можно самостоятельно изготовить. Данное приспособление позволяет произвести строгание наклонных плоскостей под различными углами. Приспособление состоит из основания и подвижной планки. Подвижная планка крепится к основанию с помощью оси. При этом подвижная планка закреплена не жестко и может вместе с осью поворачиваться для получения нужного угла наклона (см. рис.5). Предварительный угол наклона можно определить по шкале, закрепленной на основании вокруг поворотной оси. Болты, установленные в подвижной планке, предназначены для закрепления обрабатываемой детали. Упорные боты используются для фиксирования установленного положения упорной планки во время строгания.
