Как выполнить нарезку зубчатого колеса с помощью комбинированного способа деления без установки
гитары шестерен? (Страница 2)

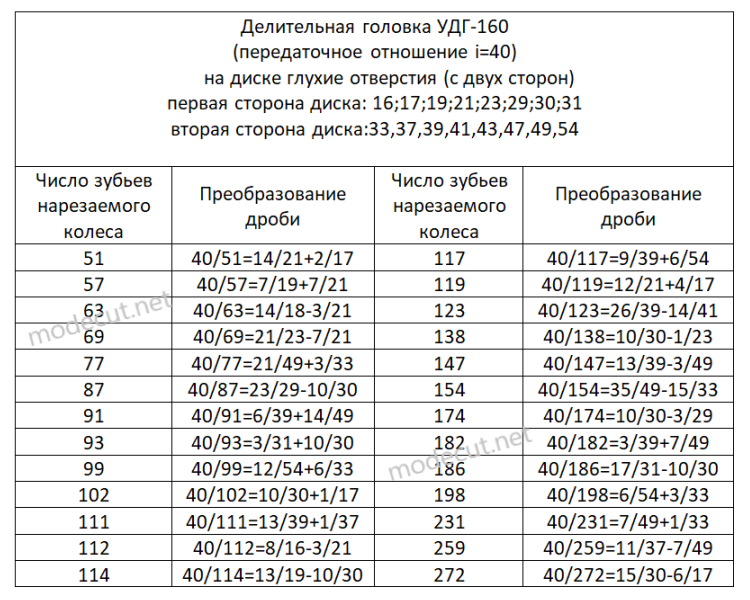

После прорезания фрезой второго ряда впадин снова выполняем комбинированное деление, повернув рукоятку на 21/23 вперед (по диску 23 отв.) и на 7/21 назад (по диску 21 отв.). Далее нарезаем последний ряд впадин (23 зуба) и получаем готовую шестерню. Не стоит выполнять комбинированное деление при повороте детали на каждый зуб, так делительная головка имеет люфты, которые будут увеличивать погрешность осевого шага. Для наглядности ниже приведена таблица обрабатываемых колес, которые можно изготовить комбинированным способом на делительной головке УДГ-160.
