Как нарезать с помощью делительной головки зубчатое колесо с простым числом зубьев? (Страница 2)





      Пример. Нужно нарезать зубчатое колесо с числом зубьев z=123. Принимаем число вспомогательных делений х=120. Рассчитаем передаточное отношение сменных шестерен по формуле:
      Подбираем сменные шестерни для гитары дифференциала:

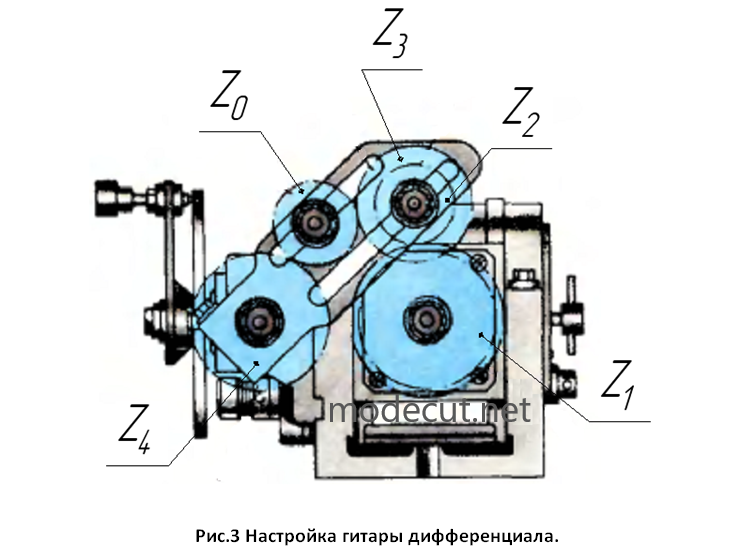

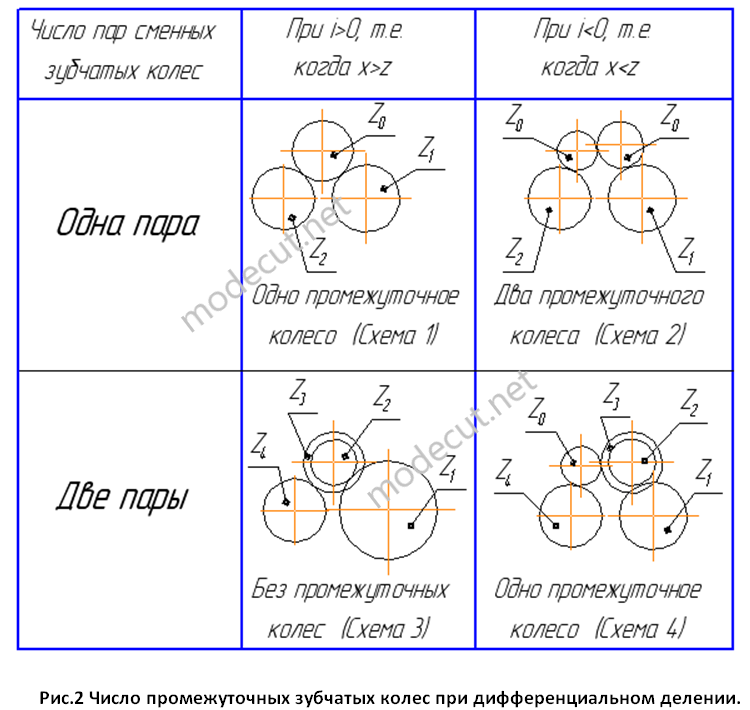

      Устанавливаем шестерни согласно схеме 4 показанной в таблице (см. рис.3). Ведущую шестерню z1=100 на шпиндельном валу. Ведомое колесо z2=50 и второе ведущую шестерню z3=40 на промежуточный палец гитары. Так как x<z устанавливаем промежуточное паразитное колесо z0=80 на второй палец гитары (для изменения направления вращения делительного диска). На валик привода делительного диска ставим вторую ведомую шестерню z4=80.


      Число оборотов рукоятки находим по формуле:
      Берем круг с 30 отверстиями и при каждом повороте рукоятки пропускаем 10 промежутков между отверстиями круга и вставляем штифт в одиннадцатое отверстие круга.
