Как настроить делительную головку на обычное деление?

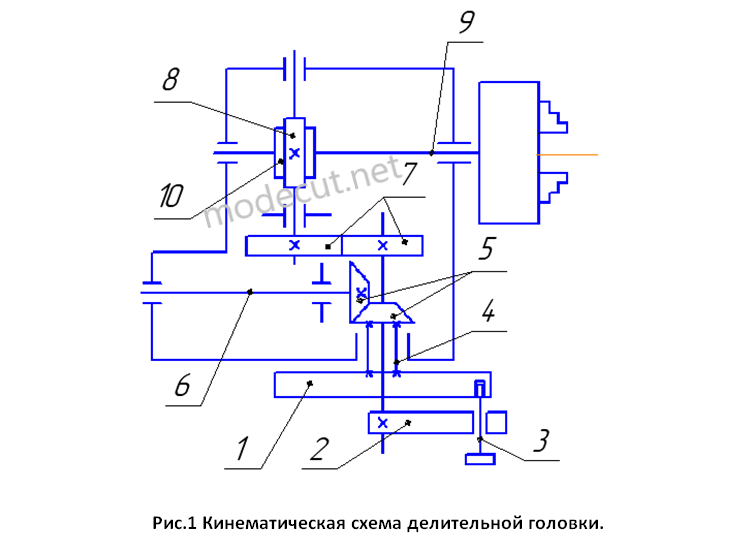

      Делительная головка это универсальное станочное приспособление, позволяющее выполнять деление заготовки на равное количество частей или поворачивать закрепленную заготовку на требуемый угол. В данной статье рассмотрим принцип работы и настройку делительной головки на простое деление. Для наглядности на рисунке 1 показана кинематическая схема делительных головок, а технические характеристики приведены в таблице, которую можно скачать, перейдя по ссылке.


      Поворот шпинделя (деление) производиться вращением рукоятки 2 c фиксатором 3 относительно неподвижно зажатого делительного диска 1, имеющего концентрические окружности с отверстиями. Каждая окружность имеет разное число отверстий. При настойке делительной головки фиксатор 3 устанавливают против выбранной окружности на делительном диске. Поворот рукоятки передается через цилиндрическую пару зубчатых колёс 7 с передаточным отношением i=1 и червячную пару с передаточным отношением i=1/N на шпиндель головки 9. N-число зубьев червячного колеса. Обычно в делительных головках червячные колеса имеют 40 или 60 зубьев. При обычном простом делении гильза 4, конические колеса 5, вал 6 и сменные шестерни в делении не участвуют. Как ранее было сказано, делительный диск 1 установленный на головках имеет определенное количество кругов с разным количеством отверстий. Эти ряды отверстий в делительном диске позволяют производить непосредственное деление на определенное количество частей. Число промежутков между отверстиями выбранного делительного круга на диске, пропускаемых при повороте шпинделя головки определяется по формуле:
      где a – число отверстий выбранного круга на диске; z – заданное число делений.
      Так как шпиндель должен повернуться на 1/z часть оборота для деления окружности на z равных частей. Следовательно, уравнение кинематической цепи движения шпинделя будет:
      откуда получаем, что:
      Если z<N тогда N/Z>1, тогда эту формулу можно записать в следующем виде:
      где А – число полных оборотов шпинделя; a и b – числитель и знаменатель правильной несокращенной дроби; m – общий множитель при a и b выбираемый таким образом, чтобы mb представляло число отверстий на какой-либо окружности делительного диска. Тогда ma будет выражать число делений на окружности лимба на которое должна быть повернута рукоятка 2, дополнительно к А целым оборотам. Настройку делительной головки на требуемое число зубьев можно выполнить и с помощью специальной программы, которую можно скачать, перейдя по ссылке.
      Настройка деления на диске показана на рисунке 2. Отсчет требуемого поворота обрабатываемой заготовки производиться по неподвижному делительному диску, в одно из отверстий которого входит подпружиненный штифт фиксатора. Для удобства отсчета промежутков между отверстиями (или отсчета отверстий) делительного круга служит раздвижной сектор, который состоит из двух ножек 1 и 3.
