Как фрезеровать шестигранник в тисках?

При возникновении необходимости фрезеровки шестигранной поверхности на детали, и при этом в наличие нет делительной головки или поворотного стола, то данную операцию можно выполнить в обычных тисках. Нужно сказать, что данный метод фрезерования шестигранника в тисках, конечно же, не даёт такой точности, однако для обработки болтов или гаек довольно часто используется.

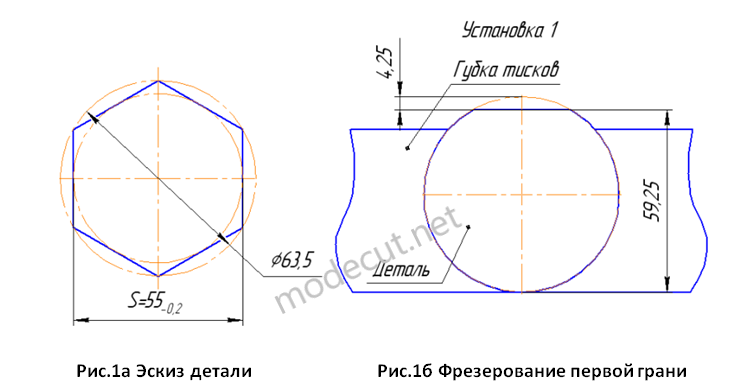

На рисунке 1а изображен эскиз шестигранника (размер под ключ 55мм), который нужно фрезеровать из заготовки диаметром 63,5мм. Устанавливаем заготовку на вертикально-фрезерном станке в тиски (рис.1б) и фрезеруем плоскость, выдерживая размер 59,25мм (63,5-55=8,5мм; 8,5/2=4,25мм; 55+4,25=59,25мм).

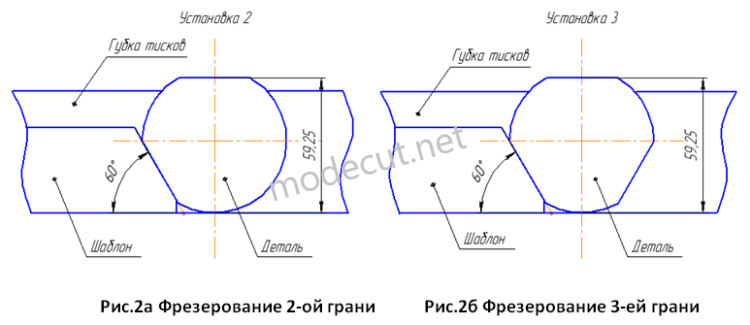

Чтобы выдержать правильное расположение граней шестигранника на последующих двух установках будем использовать в качестве шаблона пластину с обработанным углом 60 градусов. Переустанавливаем деталь, как показано на рисунке 2а, упирая её обработанной гранью в шаблон. Зажимаем тиски и фрезеруем вторую грань, выдерживая размер 59,25мм.

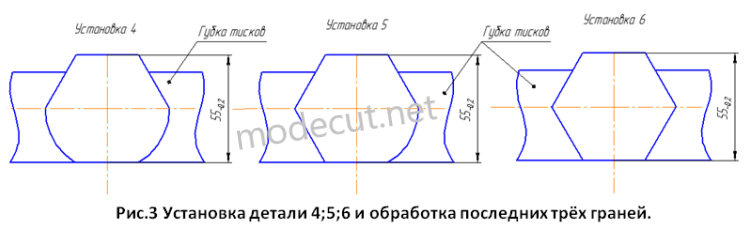

Третью грань фрезеруем также, используя пластину с углом 60 градусов (рис. 2б). На последующих установках (установки 4;5;6) переустанавливаем деталь на одну из обработанных граней и фрезеруем параллельную плоскость, выдерживая размер по ключ 55мм (см. рис.3).
