Первоначальный комплект оснастки необходимый для выполнения работ на фрезерном станке.

Чтобы успешно работать на фрезерном станке используя все его возможности, необходимо иметь большое количество различной оснастки и режущего инструмента. Если вы приобрели фрезерный станок без какой-либо оснастки и не знаете, что вам необходимо приобрести в первую очередь, то эта статья будет вам полезна. Определим первоначальный комплект оснастки необходимый для выполнения основных операций на станке на конкретном примере. Оснастку будем подбирать на консольно-фрезерный станок модели 676.

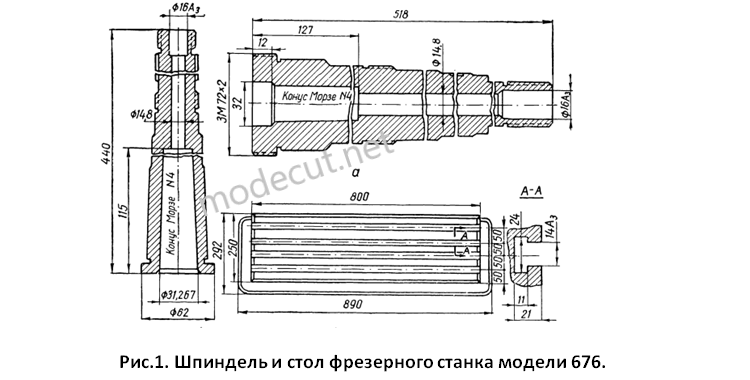

Для начала необходимо открыть паспорт станка и посмотреть конус шпинделя и размеры T-образного паза в столе станка (см. рис.1). Данные параметры позволят нам подобрать всю необходимую оснастку.

Условно всю оснастку можно разделить на две группы. К первой группе относиться оснастка, используемая для крепления режущего инструмента в станке. Вторая группа – это оснастка, используемая для закрепления детали на столе станка. Рассмотрим эти группы более подробно.

Оснастка для крепления инструмента.

Как видно из рисунка шпиндель фрезерного станка модели 676 имеет четвертый конус Морзе. Поэтому все оправки для крепления инструмента мы подбираем с наружным, 4-ым конусом Морзе.

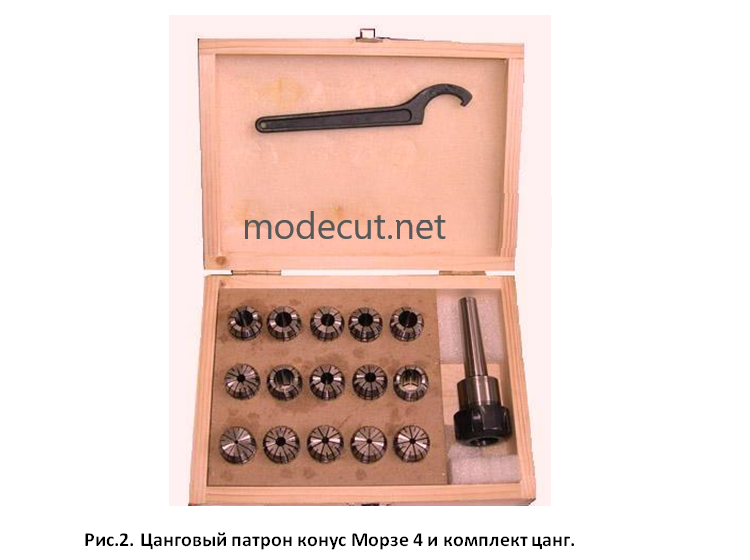

1.Цанговый патрон с комплектом цанг. Цанговый патрон с комплектом цанг позволяет сверлить в деталях отверстия небольшого диаметра, фрезеровать пазы, выступы и канавки (см.рис.2). С помощью данного комплекта можно установить в шпиндель станка сверла и концевые фрезы с цилиндрическим хвостовиком в диапазоне от 3 и до 20мм в диаметре. На каждый диаметр инструмента в комплекте должна быть своя зажимная цанга. Количество цанг в комплекте может варьироваться.

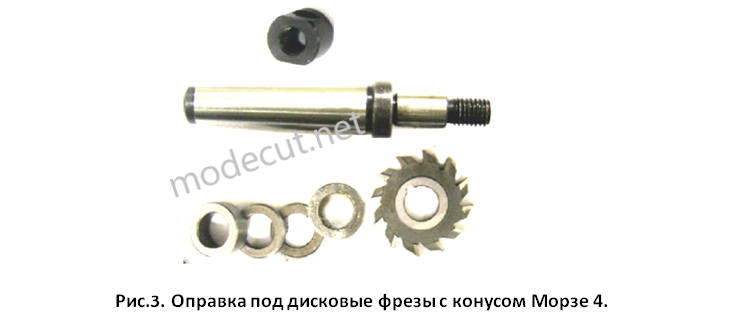

2. Дисковые и отрезные фрезы и зажимная оправка. Фрезы отрезные и дисковые – инструмент, предназначенный для прорезки прямых канавок, пазов и для отрезных работ в изделиях. Для крепления таких фрез используется оправка, показанная на рисунке 3. Для начала достаточно иметь хотя бы одну оправку с посадочным диаметром 22мм. На такой оправке можно закрепить дисковые фрезы диаметром от 80 и до 125мм.
