Как быстро обработать небольшую партию пластин?

Различные пластины, изготовленные из листового проката благодаря своей небольшой толщине, могут обрабатываться на фрезерном станке одновременно небольшой партией. Для выполнения такой обработки пластины собираются между собой в так называемый пакет. Обычно для набора в пакет используются какие-либо приспособления, состоящие из двух опорных планок и зажимных шпилек. Однако даже в условиях отсутствия какого-либо приспособления детали можно собрать в пакет с помощью обычной сварки и успешно выполнить фрезерную обработку. Для большей наглядности рассмотрим простой пример обработки деталей пакетом на фрезерном станке.

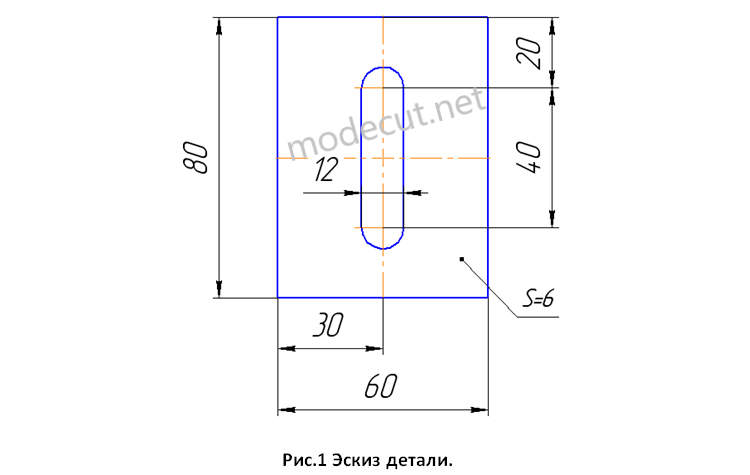

На рисунке 1 изображена пластина толщиной 6мм. К примеру, необходимо выполнить обработку пяти таких, пластин. Для изготовления готовой детали необходимо вырубить её с припуском из листа (86х66), обработать по сторонам, выдерживая размеры 60х80 и фрезеровать паз шириной 12мм.

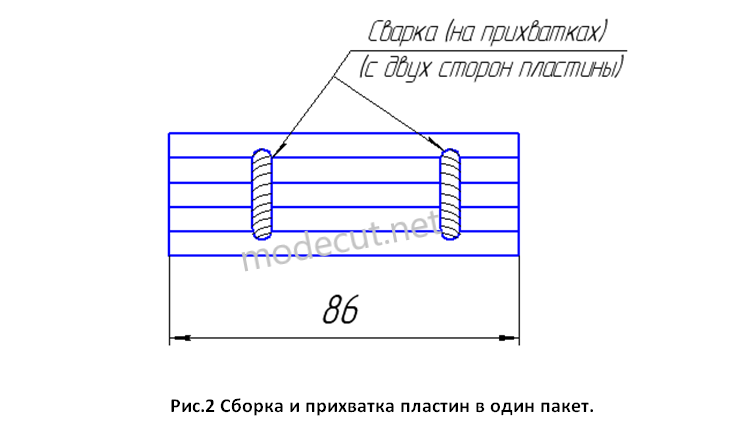

Чтобы уменьшить трудоемкость изготовления детали производим обработку всех пяти пластин одновременно. Для выполнения поставленной задачи собираем вырубленные пластины вместе (в пакет) и прихватываем их между собой сваркой, как показано на рисунке 2. Сборку деталей в пакет лучше всего выполнить в слесарных тисках, чтобы обеспечить плотное прилегание пластин между собой.

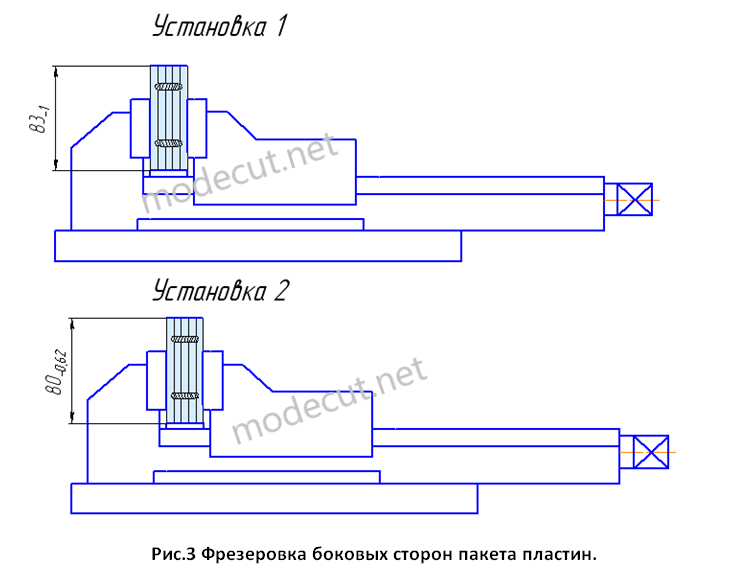

После сборки устанавливаем пакет пластин в машинные тиски, и фрезеруем две противоположные стороны за две установки, равномерно распределяя припуск и выдерживая размер L=80_-0,62 (см. рис.3).
