Как рассчитать режимы резания при фрезеровании детали?



      Эта статья поможет не только понять, на основе чего производятся расчеты режимов резания при фрезеровании деталей, а также определить за счёт каких параметров можно добиться наиболее эффективной обработки, значительно снизив вибрации и ударные нагрузки. Произведем расчёт режимов резания на примере фрезерования детали по плоскости торцовой фрезой с твёрдосплавными пластинами. Основные параметры: диаметр фрезы D=100мм; число зубьев z=8; число оборотов фрезы n=400об/мин; глубина фрезерования t=2мм; ширина обрабатываемой детали B=95; подача S=350 мм/мин (см. рис.1); материал обрабатываемой детали Ст3.
      При фрезеровании различают минутную подачу Sм (мм/мин), подачу на оборот фрезы S0 (мм/об.) и подачу на зуб SZ (мм/зуб).
      Подача на зуб SZ (мм/зуб) - величина перемещения фрезы или рабочего стола с заготовкой за время поворота фрезы на один зуб. Подача на зуб является важным показателем необходимым при расчёте режимов резания. Находим величину SZ.
      Скорость резания V (м/мин) - это окружная скорость перемещения режущих кромок фрезы. Эта величина определяет эффективность обработки и задает пределы каждого режущего инструмента. Скорость резания определим по следующей формуле:

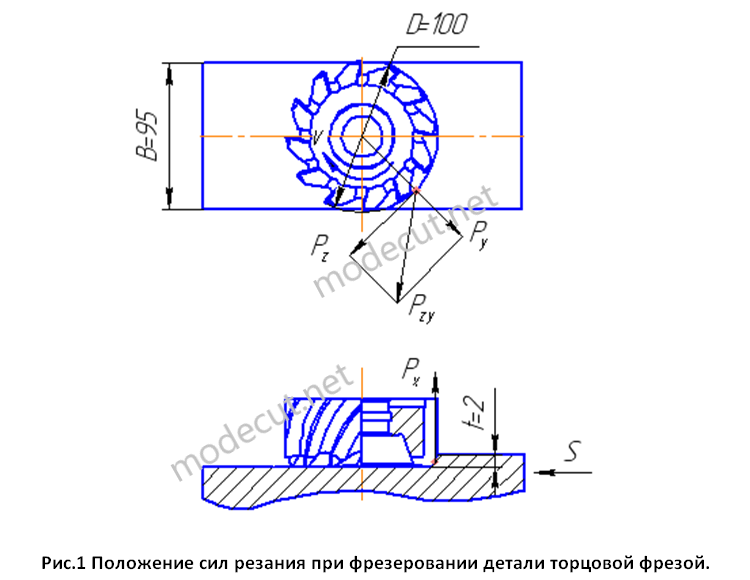

      где D=100мм – диаметр фрезы. На рисунке 1 показаны силы резания PX; PY; PZ возникающие в разных плоскостях при фрезеровании детали. Cила резания PZ, считается главной окружной силой и определяется по следующей формуле:
      где SZ = 0,109мм/зуб – подача на зуб, D=100мм - диаметр фрезы, Z=8 – число зубьев фрезы, n=400об/мин - число оборотов, t=2мм- глубина фрезерования, B=95 – ширина фрезерования, x=1; y=0,75; Cp=825; u=1,1; q=1,3; w=0,2 - коэффициенты и показатели степени взяты из справочных таблиц (Справочник технолога машиностроителя Т.2 под редакцией А.Г.Косиловой и Р.К. Мещерякова). Коэффициент KMP отражающий качество обрабатываемого материала (в данном примере Ст3) (см. справочные таблицы) находим по формуле:
      где σв=480Мпа – временное сопротивление материала, n=0,3 - поправочный коэффициент.
