Как фрезеровать зубчатые муфты с острыми зубьями?

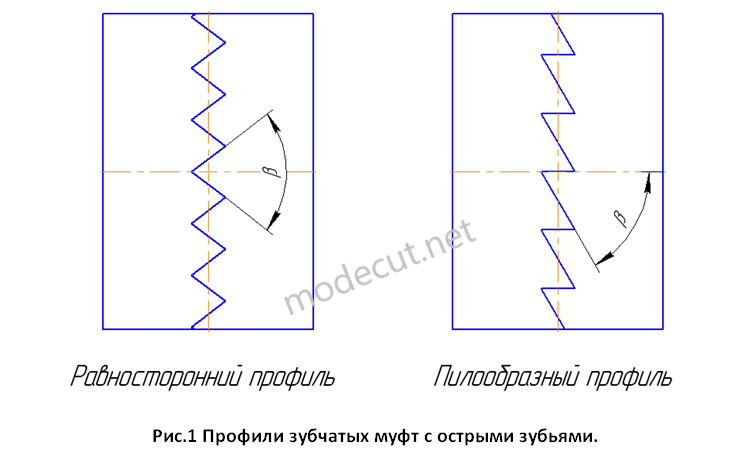

Кулачковые муфты с прямыми зубьями неудобно включать. Поэтому довольно часто зубья кулачковой муфты делают не прямыми, а острыми под определенным углом β. Существуют муфты с равносторонним профилем и пилообразным профилем (см. рис.1). У муфт с равносторонним профилем угол профиля β может быть равен 60⁰, 75⁰ или даже 90⁰. У муфт пилообразного профиля угол β обычно равен 60⁰, 70⁰.

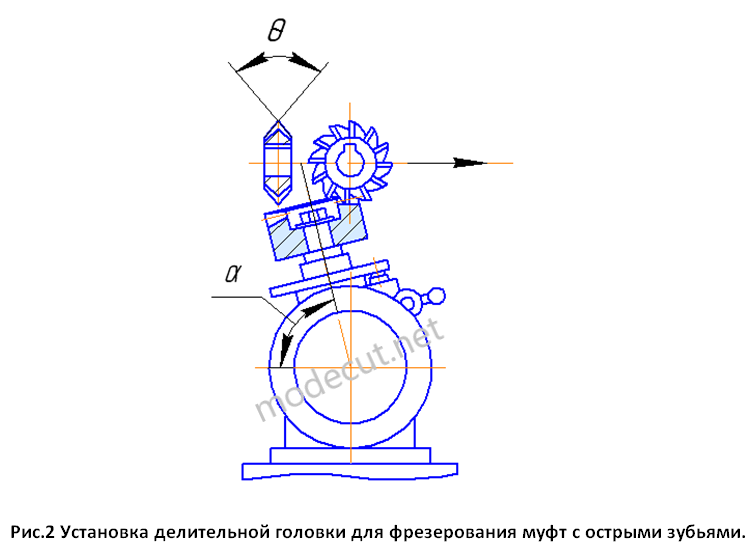

Если при фрезеровании муфт с острыми зубьями ось шпинделя делительной головки расположить вертикально, то зубья двух половинок муфты будут соприкасаться друг с другом лишь по части их поверхности, главным образом лишь у наружной окружности муфты, и иметь зазоры на стороне, расположенной ближе к её центру. Чтобы избежать этого шпиндель делительной головки с закрепленной на ней заготовкой устанавливают наклонно (см. рис.2). Для нарезания острых зубьев применяются дисковые фрезы со специальной заточкой у которых угол профиля θ равен углу профиля зубьев муфты β (см.рис.2).

Угол наклона шпинделя делительной головки при нарезании острых равносторонних зубьев рассчитывают по формуле:

где α – угол наклона шпинделя делительной головки; z – число зубьев муфты; θ – угол рабочей фрезы. Например. Для нарезки кулачковой муфты с углом профиля β=60⁰ и числом зубьев z=11 необходимо шпиндель головки установить на угол:

Угол наклона шпинделя делительной головки при нарезании острых пилообразных зубьев рассчитывают по формуле:

где α – угол наклона шпинделя делительной головки; z – число зубьев муфты; θ – угол рабочей фрезы. Соответственно, для нарезки кулачковой пилообразной муфты с углом профиля β=60⁰ и числом зубьев z=11 шпиндель головки уже нужно установить на угол α=68,23⁰.
