Как фрезеровать зубчатые муфты с прямыми зубьями?
(четное число зубьев)

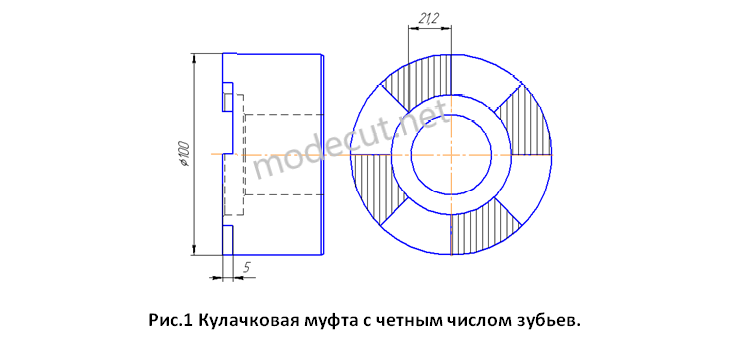

      На рисунке 1 изображена кулачковая зубчатая муфта с четным числом зубьев (в данном случае число зубьев 4).
      При фрезеровании муфт с четным числом зубьев сквозной проход фрезы невозможен и впадины фрезеруют с одной стороны дисковой или концевой фрезой. В данном случае, рассмотрим фрезерование пазов концевой фрезой диаметром 20мм на вертикально-фрезерном станке. Предварительно установим и выставим деталь на поворотном столе. Фрезерование зубчатых муфт с четным числом зубьев выполняется в два этапа, которые показаны на рисунке 2.

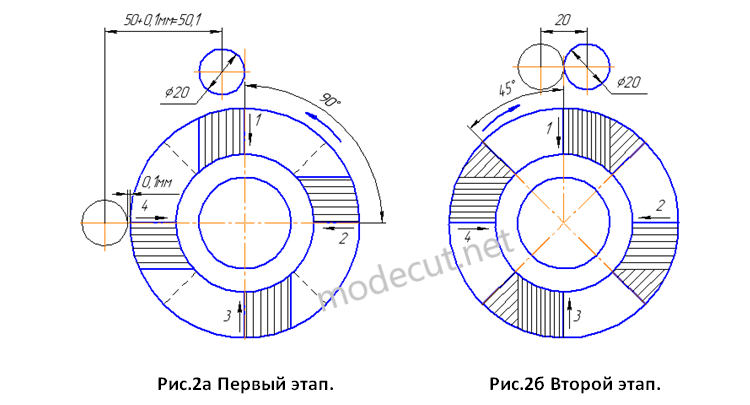

      Выставляем начальное положение фрезы таким же образом, как и при фрезеровании зубчатых муфт с нечетным количеством зубьев (смотрите предыдущую статью). На первом этапе, фрезеруем четыре паза, поворачивая заготовку с помощью поворотного стола на 90 градусов против часовой стрелки (рис.2а). Направление продольной подачи на каждом пазу отмечено стрелками. После фрезерования 4 пазов, с помощью поперечной подачи смещаем фрезу на величину 20мм и поворачиваем поворотный стол на 45 градусов уже по часовой стрелке (рис.2б). Фрезеруем паз и получаем необходимый профиль впадины. Остальные три паза фрезеруем таким же образом, поворачивая стол на 90 градусов по часовой стрелке.
