Как настроить делительную головку в случае невозможной установки гитары сменных шестерен (по способу Гуцула)?
(Страница 2)

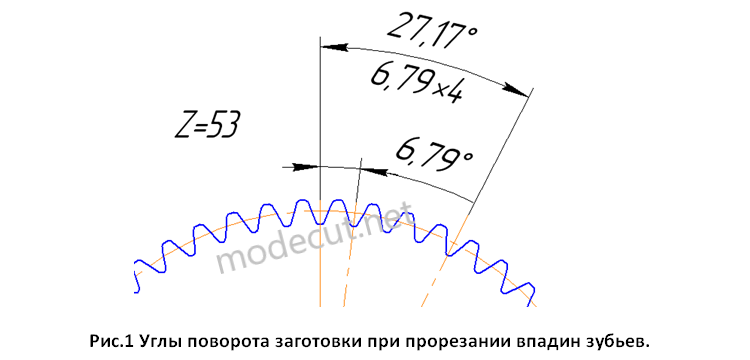

      Другими словами при обычном стандартном делении, чтобы прорезать соседнюю впадину зуба необходимо повернуть заготовку на угол β, который равен (см. рис.1):
      В случае деления методом Гуцула заготовка будет поворачиваться на угол β/, который равен:

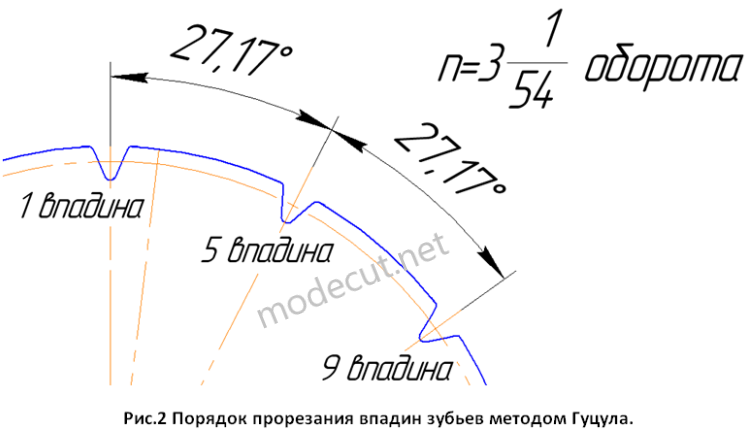

      где С=54 – число отверстий на круге делительного диска; угол θ=90 – угол поворота детали при целом обороте рукоятки головки (360×1/40=9). Этот угол β/ является углом, поворота заготовки для прорезки сразу пятой впадины (6,790×4=27,170)(см. рис.1). Поэтому при нарезке методом Гуцула после первой впадины будет прорезана пятая впадина, а затем девятая и далее по следующей цепочке (1 – 5 – 9 – 13 – 17 – 21 – 25 – 29 – 33 – 37 – 41 – 45 – 49 – 53 – 4 – 8 – 12 – 16 – 20 – 24 – 28 – 32 – 36 – 40 – 44 – 48 – 52 – 3 – 7 – 11 – 15 – 19 – 23 – 27 – 31 – 35 – 39 – 43 – 47 – 51 – 2 – 6 – 10 – 14 – 18 – 22 – 26 – 30 – 34 – 38 – 42 – 46 – 50) соблюдая угол поворота β/ =27,170 (см. рис.2).
      При этом ошибка при повороте рукоятки будет равна:
      где Х – число промежутков на круге делительного диска; С – число отверстий делительного круга; P – расчетное вспомогательное целое число. Z – число зубьев нарезаемого колеса.
      Наибольшая возможная накопленная погрешность окружного шага зубьев будет равна:
      где δ – ошибка при повороте рукоятки (мм), Z – число зубьев нарезаемого колеса, m – модуль зубчатого колеса (мм).
