Как на фрезерном станке нарезать косозубое зубчатое колесо?

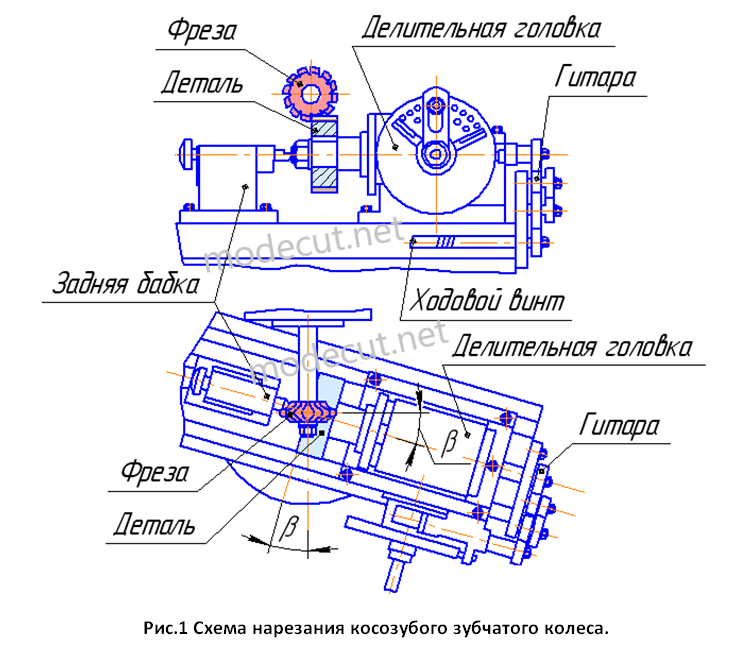

Нарезка косозубых зубчатых колес, как и шестерен с прямыми зубьями, осуществляется дисковыми модульными фрезами на горизонтально-фрезерных станках при помощи делительной головки. Установочная схема обработки косозубой шестерни изображена на рисунке 1. При нарезании косозубого колеса, в отличие от прямозубого, стол станка поворачивают по заданному направлению на угол наклона зубьев β обрабатываемого колеса. На рисунке 1 изображена схема нарезания левого косозубого колеса. Кроме этого для получения правильной формы зуба по всей ширине венца, необходимо при обработке воспроизвести винтовое движение заготовки (см.рис.1). Для этого делительная головка с помощью сменной гитары соединяется с продольным ходовым винтом фрезерного станка.

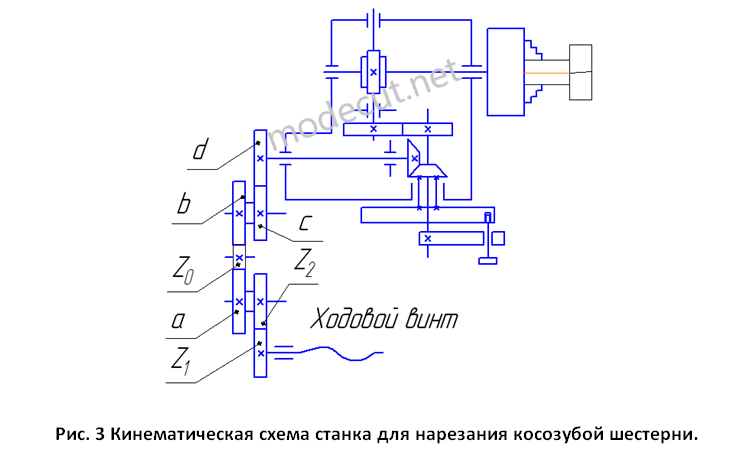

Во время обработки по мере перемещения дисковой модульной фрезы в продольном направлении обрабатываемая заготовка будет поворачиваться на определенный угол, формируя при этом правильный зуб. Кинематическая схема соединения делительной головки и ходового винта с помощью сменной гитары изображена на рисунке 2.

Передаточное отношение и количество шестерен гитары сменных зубчатых колёс, соединяющих продольный винт станка с валом делительной головки, определяется по следующей формуле:

где А – текущая наладочная величина (мм), Н – шаг винтовой канавки обрабатываемого колеса (мм). Текущее значение наладочной величины можно определить по следующей формуле:

где N – передаточное отношение делительной головки, S – шаг ходового винта продольной подачи (мм). Шаг винтовой канавки обрабатываемого колеса рассчитывается по формуле:

где d – делительный диаметр нарезаемого колеса (мм), z – число зубьев нарезаемого колеса, m – модуль нарезаемого колеса (мм), β – угол наклона зубьев колеса. Для наглядности выполним расчет сменной гитары на конкретном примере.
