Как на фрезерном станке нарезать косозубое зубчатое колесо? (Страница 3)

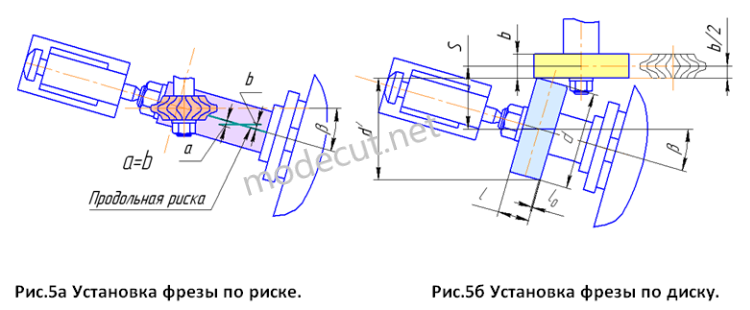

      Также для обработки зубчатого колеса необходимо установить фрезу ровно по центру заготовки, так как только в таком положении нарезаемые зубья получаются правильными (не заваленными на сторону). Установку положения фрезы можно выполнить двумя способами. При первом способе установки в центрах делительной головки и задней бабки помещается ось, с нанесенной продольной риской (см. рис.5а). При установке оси в центрах, риска должна быть расположена в вертикальной плоскости, проходящей через центр оси. Затем к оси сверху подводят вращающуюся фрезу и прорезают небольшую канавку. Если фреза находиться в правильном положении, то прорезанная канавка симметрична относительно продольной риски (а=b) (см. рис.5а).
      При втором способе установки вместо фрезы на оправку, устанавливается диск такой же толщины, но большего диаметра. Затем включают вращение шпинделя и оправку с диском медленно подводят сбоку к установленной в центрах заготовке, до тех пор, пока диск не коснется заготовки (проверяется по мелу) (см. рис. 5б). После касания торца диска края заготовки, определяем расчетную величину “S”, которую нужно прибавить к текущему значению на лимбе поперечной подачи, чтобы фреза оказалась в правильном положении.
      где d – диаметр обрабатываемой заготовки, l/ - ширина венца заготовки без учета ширины фасок l0, β – угол наклона зубьев колеса, b – ширина диска.
