Как нарезать прямозубое зубчатое колесо на универсальном фрезерном станке?

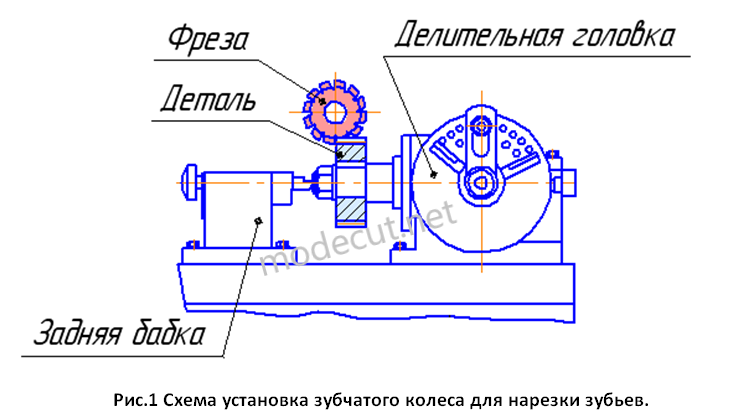

Нарезание прямозубых цилиндрических зубчатых колес на универсальных фрезерных станках в основном выполняется дисковыми модульными фрезами. При обработке нарезаемая деталь устанавливается в делительную головку или на поворотный стол, а сам процесс нарезки зубьев выполняется единичным делением. Шестерни небольшого диаметра, обычно закрепляют на оправке и устанавливают между центрами делительной головки и задней бабки (см. рис.1).

Установка шестерен больших диаметров, у которых радиус больше высоты центров делительной головки выполняется несколькими способами. В первом случае перед установкой колеса под плоскость делительной головки и задней бабки подкладывают подставки. При втором способе шпиндель делительной головки устанавливается вертикально, чтобы обрабатываемая шестерня была расположена горизонтально. Для обеспечения жесткости под торец шестерни в распор устанавливается домкрат. Стоит отметить, что такая схема крепления зубчатого колеса является совсем не жесткой. В третьем случае нарезаемая шестерня устанавливается в горизонтальном положении на поворотный стол.

По форме зубья дисковой фрезы должны полностью совпадать с профилем впадины зубчатого колеса. Однако для полного соблюдения этого условия необходимо иметь особую фрезу для каждой шестерни (одного модуля и на определенное число зубьев). На практике для упрощения процесса нарезки зубьев используются небольшие комплекты фрез каждого модуля.

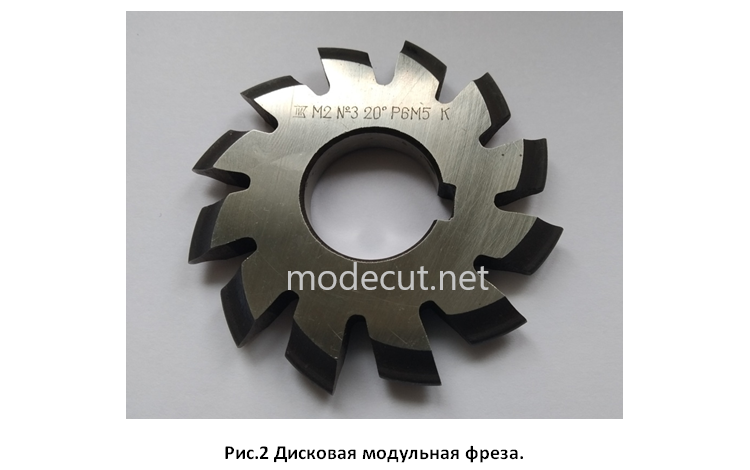

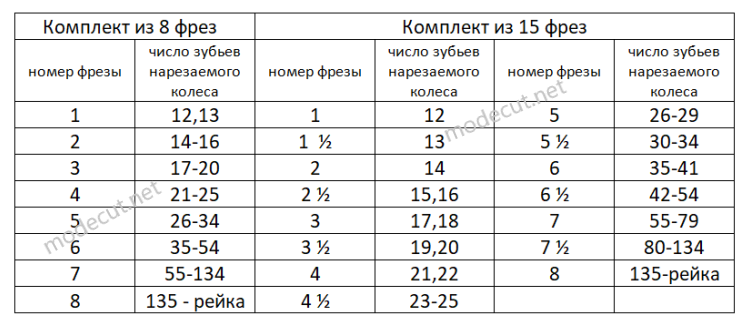

На каждой модульной фрезе из комплекта наносится своя маркировка указывающая модуль, угол профиля и порядковый номер (см. рис.2). По номеру определяется число зубьев шестерни, для которых данная фреза предназначена. Так, например, для нарезки шестерен одного модуля, но с разным числом зубьев z₁ = 20, z₂ =26 необходимо иметь две дисковые модульные фрезы (№3 и №5), так как по профилю зуба они отличаются друг от друга. В приведенной таблице указаны номера фрез в зависимости от числа зубьев нарезаемого колеса.

Стоит отметить, что для нарезания зубчатых колес маленького модуля используются наборы состоящих из 8 фрез, а при нарезке колес со средним и большим модулем уже применяются наборы, состоящие из 15 фрез.
