Как фрезеровать Т-образные пазы?

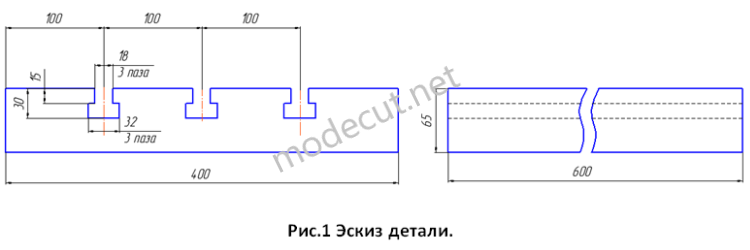

T-образные пазы предназначены для крепления деталей и оснастки на столах различных металлообрабатывающих станках. Фрезерование таких пазов обычно производиться на вертикально-фрезерных станках. На рисунке 1 изображена плита с тремя Т-образными пазами.

Т-образные пазы обычно фрезеруют в два прохода (иногда и в три прохода). На первом проходе фрезеруют прямоугольную прорезь (в данном случае 18х30). На втором проходе фрезеруют широкую часть паза (в данном случае 32х15). Фрезерование широкой части паза, выполняют специальными Т-образными фрезами (см. рис.2). Так как все размеры Т-образных пазов стандартизированы, то и фрезы для обработки таких пазов выполняются по ГОСТ 7063-72. Третий проход выполняют, если необходимо снять две фаски на боковых стенках паза (в данном случае на пазу 18мм). Третий проход выполняют угловой концевой фрезой с общим углом 90⁰.

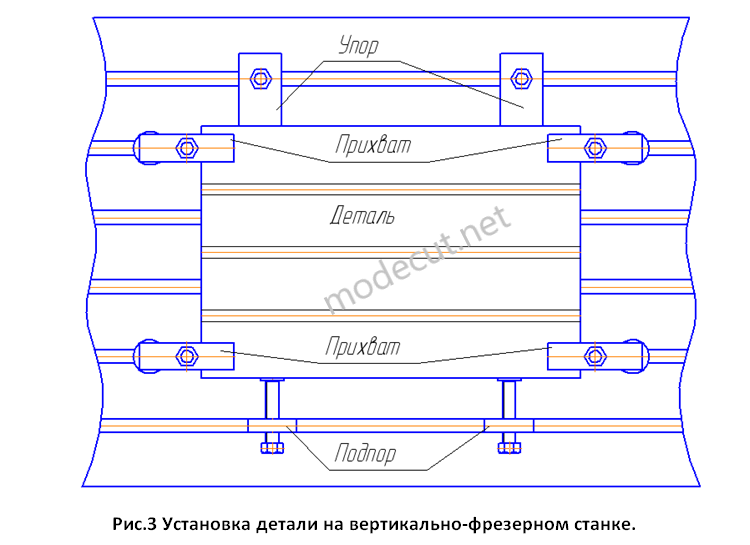

Во время фрезерования деталь устанавливают на стол станка, немного поджимают двумя прихватами и выставляют её по торцу А (см. рис.4). Два прихвата предварительно ставятся по центру детали с двух противоположных сторон. Выставляем деталь по торцу А. Для этого устанавливаем на торец А индикаторную головку и перемещаем стол станка в продольном направлении. Выставив деталь, устанавливаем два боковых упора, как показано на рисунках 3 и 4.

Для того чтобы деталь не сдвинулась во время окончательного зажима прихватами, устанавливаем со стороны торца два подпора и немного поджимаем их (см. рис.3 и рис.4). Отпускаем и снимаем предварительно зажатые по центру детали прихваты. Вместо них устанавливаем четыре прихвата по краям детали, как показано на рисунках 3 и 4.
