Как выставить ось шпинделя строго перпендикулярно плоскости стола?

После фрезерования деталей на консольно-фрезерном станке с применением поворота фрезерной головки, возникает необходимость вернуть ось головки в нулевое положение, перпендикулярно плоскости стола. Рассматриваемый ниже метод позволяет точно выставить перпендикулярность оси шпинделя относительно плоскости стола в продольном направлении. Рассмотрим данный метод более подробно.

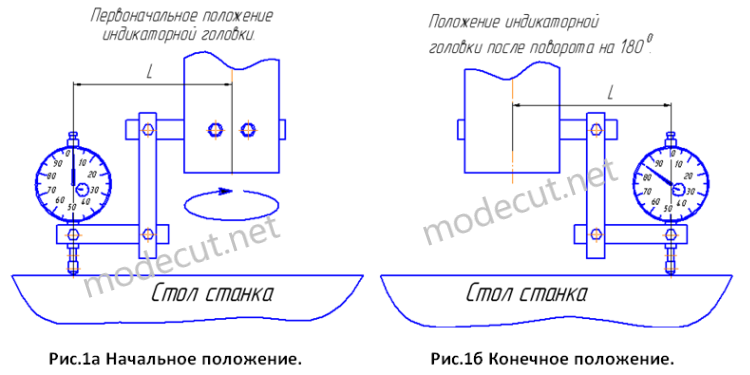

Устанавливаем фрезерную головку в нулевое положение по лимбу и немного поджимаем крепежные болты. Затем устанавливаем в шпиндель станка оправку с закрепленной на ней индикаторной головкой. Касаемся поверхности стола наконечником индикаторной головки с небольшим натягом (в данном случае 2мм) (см.рис.1а).

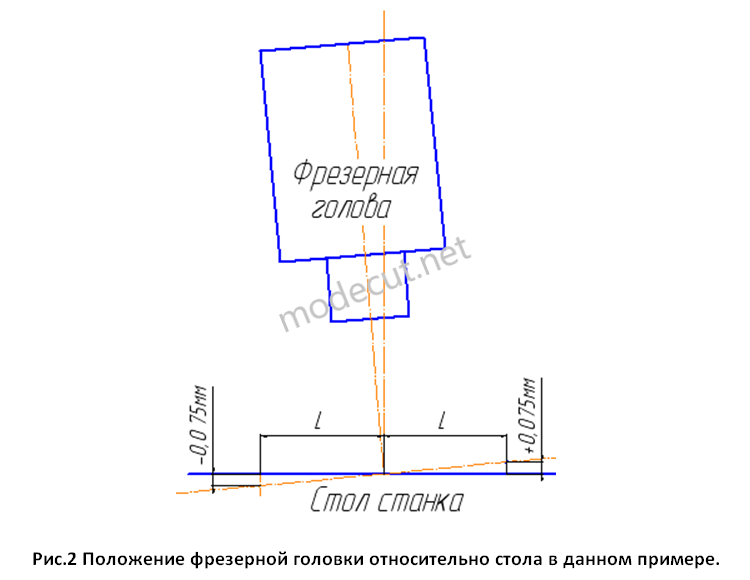

Устанавливаем нулевое положение на индикаторной головке. Затем вручную поворачиваем шпиндель станка на 180 градусов (см. рис.1б). На рисунке 1б показано, что после поворота шпинделя на 180⁰ стрелка индикаторной головки отклонилась в минус на 0,15мм. Этот результат говорит о том, что ось шпинделя в данный момент находиться под более острым углом и не перпендикулярна плоскости стола в продольном направлении. Примерное положение фрезерной головки относительно плоскости стола изображено на рисунке 2. Чтобы восстановить перпендикулярность станка в продольном направлении, разворачиваем фрезерную головку в нужном направлении и проверяем показания индикатора снова, до тех пор, пока он не покажет в двух положениях нулевое значение. Затем аккуратно зажимаем фрезерную головку.

Поворачивая шпиндель с индикаторной головкой на 90 и 270 градусов, мы можем проверить станок на перпендикулярность оси к плоскости стола в поперечном направлении. Наличие некоторой погрешности в поперечном направлении так просто убрать невозможно. В этом случае перпендикулярность можно восстановить только шабрением базовой плоскости стойки, на которую устанавливается фрезерная головка.
