Как фрезеровать винтовые канавки на фрезерном станке?

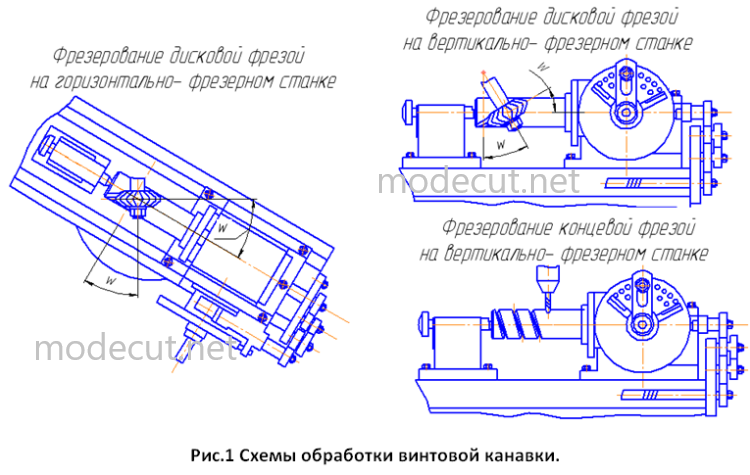

Нарезание винтовых канавок выполняется дисковыми и концевыми фрезами на вертикальных и горизонтальных фрезерных станках при помощи делительной головки. В процессе обработки по мере продольного движения стола станка, деталь, закрепленная в делительной головке, совершает вращательное движение, с помощью которого и формируется винтовая канавка. Вращательное движение детали выполняется от продольного движения стола при помощи гитары сменных шестерен соединяющей ходовой винт и делительную головку (см. рис.1).

При фрезеровании детали дисковой фрезой необходимо, чтобы плоскость вращения фрезы совпадала с направлением винтовой канавки. Для выполнения этого условия необходимо, чтобы дисковая фреза была повернута на угол наклона винта. На горизонтально-фрезерных станках установка фрезы под углом, осуществляется поворотом стола (см. рис.1). На вертикально-фрезерных станках установка фрезы на угол винтовой канавки выполняется поворотом фрезерной головы (при условии, что станок является консольным). При фрезеровании канавки концевой фрезой, установка режущего инструмента под углом не требуется (см. рис.1).

Чтобы определить угол наклона спирали, на который будет, повернут стол или фрезерная головка станка достаточно знать шаг винтовой канавки и диаметр заготовки. Угол наклона определяется по следующей формуле:

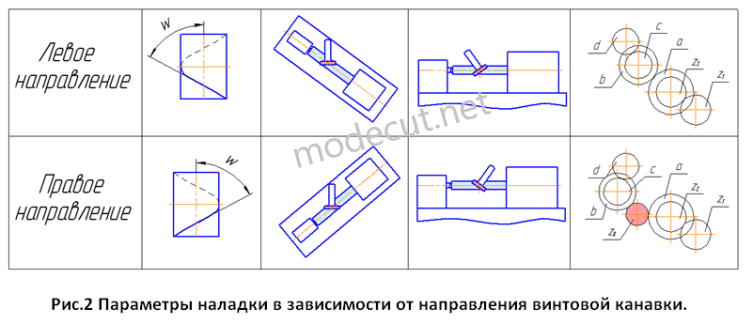

где d – диаметр заготовки (мм), H – шаг винта (мм). Направление поворота стола или фрезерной головки зависит от направления винтовой канавки. Поворот стола горизонтально-фрезерного станка и наклон фрезерной головки на вертикальном станке при фрезеровании левых и правых канавок, показан на рисунке 2.

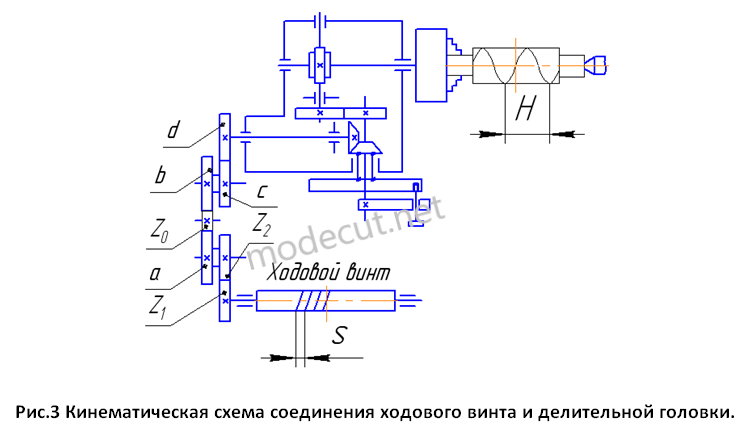

Для формирования необходимой винтовой канавки необходимо правильно рассчитать и собрать гитару сменных колес соединяющей продольный ходовой винт станка и вал делительной головки. Кинематическая схема соединения изображена на рисунке 3.
