Как фрезеровать винтовые канавки на фрезерном станке? (Страница 2)

Пара шестерен “z₂” и “z₁” уже установлена на кронштейне гитары и имеет передаточное отношение i=1. Сменные шестерни гитары “a”, ”b”, ”c”, ”d” определяются по формулам в зависимости от параметров винтовой канавки, делительной головки и ходового винта. Шестерня z₀ является паразитной и предназначена только для смены направления вращения. Шестерню z₀ устанавливают в гитару, только при нарезке правых канавок (см. рис.2). Общее передаточное отношение соединительной гитары рассчитывается следующим образом:

где А – текущая наладочная величина (мм), Н – шаг винтовой канавки на обрабатываемой заготовке (мм), a,b,c,d – числа зубьев сменных шестерен. Текущее значение наладочной величины определяется по следующей формуле:

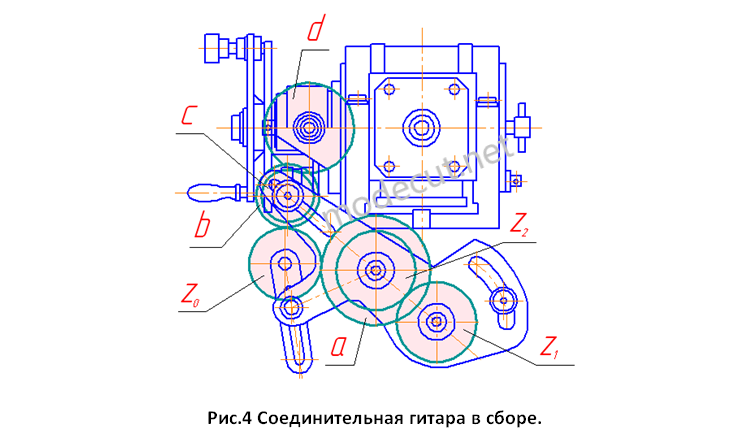

где N – передаточное отношение делительной головки, S – шаг ходового винта продольной подачи (мм). Стоит отметить, что расчет передаточного отношения сменной гитары можно выполнить с помощью специальной программы, которую можно скачать, перейдя по ссылке. Найдя величину передаточного отношения, путем расчета определяем сменные шестерни гитары. Также сменные шестерни гитары можно найти с помощью справочника М.И.Петрика и В.А.Шишкова “Таблицы для подбора сменных зубчатых колес”, который можно скачать, перейдя по ссылке. Расположение сменных шестерен на кронштейне гитары показано на рисунке 4.

Для наглядности произведем расчет гитары шестерен на конкретном примере. Пример. Необходимо на поверхности детали диаметром Ø60мм нарезать винтовую канавку с шагом Н=250мм. Направление винтовой канавки правое. Нарезка винтовой канавки выполняется на горизонтальном станке дисковой фрезой и с помощью делительной головки УДГ Н-160, которая имеет передаточное отношение N=40. Шаг ходового винта продольной подачи станка t=6мм. Сначала находим угол наклона спирали для поворота стола:

Так как направление винтовой канавки правое, то поворачиваем стол станка против часовой стрелки на угол 37,015⁰= 37⁰0^/54^//. Далее определяем текущую наладочную величину:

При продольном перемещении стола фрезерного станка на величину А=240мм, деталь закрепленная в делительной головке выполнит один полный оборот. После определения величины А рассчитываем передаточное отношение сменной гитары:

Учитывая, что направление нарезаемой винтовой канавки правое, то в сменную гитару шестерен будет установлена дополнительная паразитная шестерня z₀.

Для формирования винтовой канавки правильной формы необходимо установить дисковую фрезу либо концевую фрезу ровно по центру детали. Способы правильной установки фрез подробно описаны в других статьях, на которые можно перейти по указанным ссылкам (выставление дисковой фрезы), (выставление концевой фрезы).
