Как выставить концевую фрезу по центру круглой детали? (Страница 2)

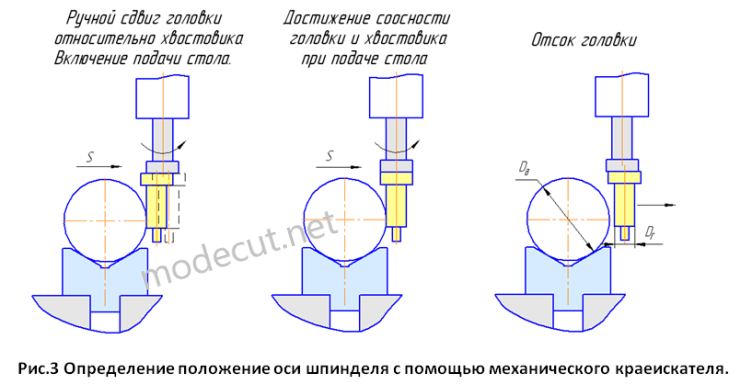

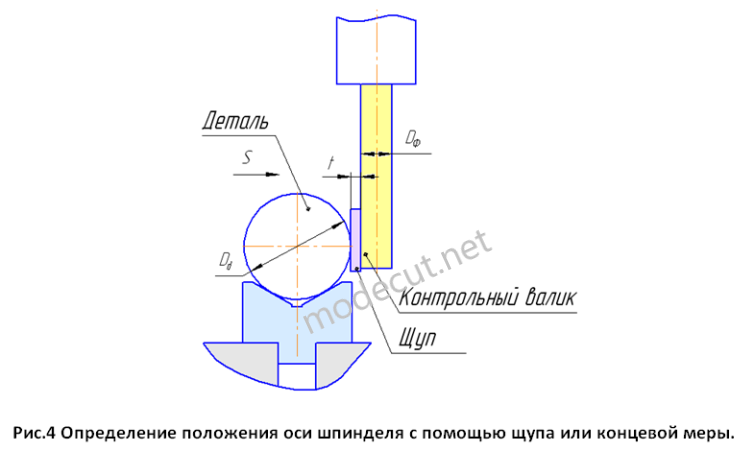

Способ 3. Определение центра детали с помощью концевых мер или щупов. В этом случае обрабатываемая деталь с помощью подачи стола медленно подводиться к фрезе, зажатой в шпинделе станка, до тех пор, пока щуп или концевая мера определенной толщины не будет плотно заходить между фрезой и краем детали (см. рис.4). Причем щуп (концевая мера) немного большей толщины заходить в полученный зазор не должен.

Для удобства выставления рекомендуется также вместо фрезы в шпиндель станка установить контрольный валик, определенного диаметра, как изображено на рисунке 4. После определения зазора по щупу или концевой мере, расстояние от оси фрезы до центра детали будет равно:

где D_д – фактический диаметр поверхности детали (мм), D_ф – фактический диаметр фрезы или контрольного валика (мм), t – толщина мерительного щупа или концевой меры (мм). Опускаем стол станка и подводим деталь к фрезе на рассчитанное расстояние.
