Что делать если при зажиме в тисках поднимает деталь?

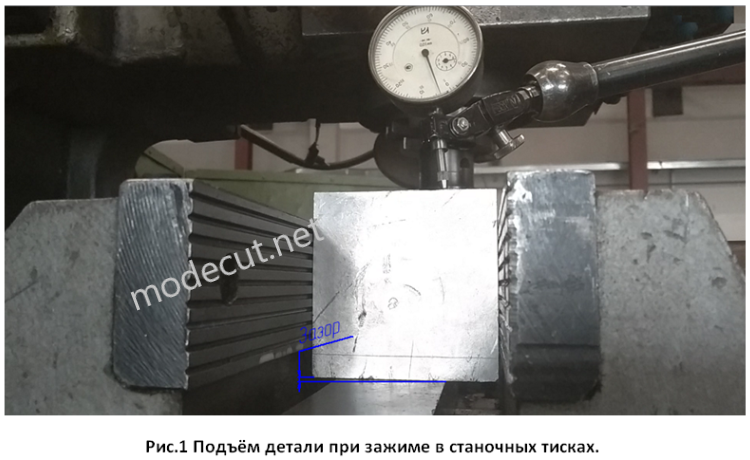

При закреплении детали в станочных тисках наблюдается её небольшой подъём, что значительно усложняет процесс получения точного взаимного расположения поверхностей. Подъём детали происходит непосредственно из-за подвижной губки, которая приподнимается при зажиме. Подъём губки связан с конструктивной особенностью тисков, а именно с расположением ходового винта, который находиться под направляющей плоскостью. При зажиме точка приложенного усилия, находится ниже середины губок тисков, что способствует появлению дополнительного вертикального смещения губки. Поднимаясь, подвижная губка сдвигает деталь вверх, и между базовой плоскостью и деталью образовывается небольшой зазор (см. рис.1). Величина подъёма детали непосредственно зависит от величины зазора между направляющей тисков и прижимными планками подвижной губки. В случае расположения ходового винта посередине губок подъёма детали при зажиме в тисках не наблюдается (лекальные тиски).

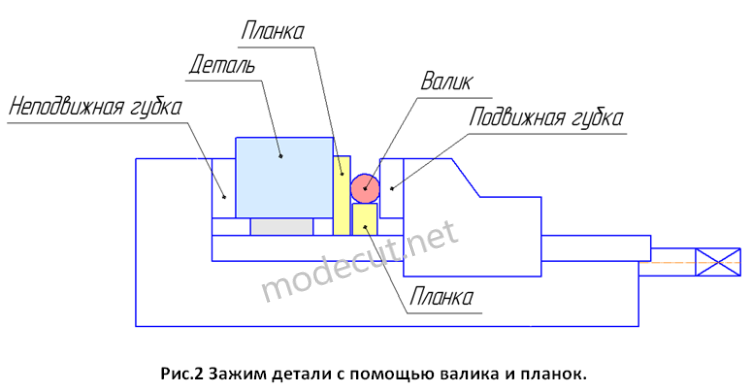

На практике существует один альтернативный способ, который позволяет избавиться от подъёма детали при зажиме в тисках. Для выполнения этого способа понадобится несколько планок и один круглый валик. Эти детали перед зажимом устанавливаются тиски, таким образом, как показано на рисунке 2. Главным элементом этой конструкцией является круглый валик, который должен быть закаленным. Он прижимает деталь к неподвижной губке тисков, и при этом, вращаясь, приподнимается вверх вместе с подвижной губкой. Деталь при этом остается на месте.

Для ровной установки валика под ним подложена планка, которая по ширине меньше его диаметра. Планка, расположенная между деталью и валиком предназначена для равномерного распределения создаваемого усилия. Особенности процесса зажима детали в тисках, также можно наглядно посмотреть по видео ролику.
