Как расшифровать обозначение размеров на чертеже?

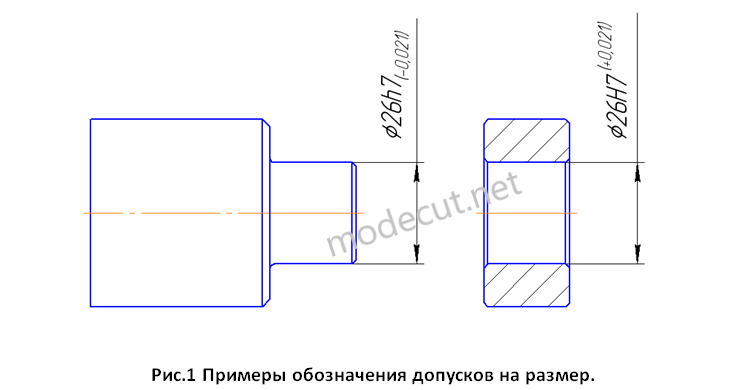

Наиболее точными поверхностями на деталях являются поверхности, на которых устанавливаются сопрягаемые детали либо те которые контактируют с другими деталями в процессе эксплуатации. Как правило, для обеспечения необходимой точности размеры таких поверхностей указывают с допуском на размер. Допуск размера это разница между наибольшим и наименьшим предельными размерами, с которыми может быть изготовлена данная поверхность. Пример обозначения размеров с допуском, показаны на рисунке 1.

Произведем расшифровку обозначения размера наружной поверхности с указанными допусками – Ø26h7_-0,021. Диаметр (Ø26) - номинальный размер. Номинальный размер – это основной размер, относительно которого определяются предельные допустимые отклонения. Номинальный размер обычно показывают целым числом, но иногда выражают и десятичным округленным до первого десятка. Далее для лучшего понимания продолжим расшифровку с последней величины. Величина (-0,021) – допуск на размер. Допуск на размер это разность между максимально и минимально допустимыми предельными размерами. В нашем случае максимальный предельный размер равен – Ø26,00 мм, а минимальный предельный размер равен – Ø25,979 (26-0,021)мм. Допуск на размер, так как это разность, равен 0,021мм (26-25,979). Соответственно, если фактический размер поверхности будет находиться в интервале от 25,979 и до 26мм, то поверхность обработана правильно. Для лучшего понимания приведём еще несколько примеров.
Пример 1. Диаметр отверстия кольца (рис.№1) Ø26^+0,021. В этом случае максимальный предельный размер равен – 26,021мм (26+0,021), а минимальный предельный размер равен – 26,00мм. Допуск на размер также равен 0,021мм (26,021-26).

Пример 2. Диаметр наружной поверхности вала Ø30(±0,05). Максимальный предельный размер равен Ø30,05мм (30+0,05), а минимальный предельный размер равен Ø29,95мм (30-0,05). Допуск на размер равен 0,1мм (30,05-29,95).

Пример 3. Диаметр отверстия Ø29_+0,002^+0,04. Максимальный предельный размер равен Ø27,04мм (27+0,04), а минимальный предельный размер равен Ø27,002мм (27+0,002). Допуск на размер в этом случае равен 0,038мм (27,04-27,002). Допуск на размер определяется заданной посадкой и квалитетом точности.

Буквенное значение “h; Н” – обозначает вид посадки. Посадки для наружных поверхностей обозначаются маленькими буквами. Соответственно посадки для внутренних поверхностей обозначаются большими буквами. Посадка отображает характер соединения обрабатываемой поверхности с сопрягаемой деталью. Посадки делятся на три основные группы: посадки с натягом; посадки с зазором; переходные посадки. При посадке с натягом диаметр наружной поверхности должен быть больше, чем диаметр отверстия сопрягаемой детали. При посадке с зазором, наоборот диаметр наружной поверхности меньше диаметра посадочного отверстия. При переходной посадке, возможно, получить как соединение с зазором, так и соединение с натягом. Другими словами посадка определяет положение поля допуска относительно номинального размера для получения необходимого соединения (либо с зазором, либо с натягом или с переходной посадкой). Для наглядности приведём пример. Пример. Наружная поверхность Ø26 (см. рис.1) выполнена со скользящей посадкой “h” и имеет допуск на размер (-0,021). Если поверхность Ø26 выполнить, к примеру, по посадке с зазором “f” при одинаковом квалитете точности, то величина допуска останется неизменной (0,021мм(25,98-25,959)), но поле допуска сдвинется и максимальный предельный размер будет уже меньше номинального диаметра Ø26 (см. рис.2). Если наружную поверхность Ø26 выполнить, по посадке с натягом “n” при таком же квалитете точности, то величина допуска также остается неизменной (0,021мм(26,036-26,015)), но поле допуска уже сдвинется, таким образом, что минимальный предельный размер будет уже больше номинального диаметра Ø26 (см. рис.2). При назначении разных посадок на внутренние размеры деталей наблюдается зеркальное смещение поля допуска (см. рис.2).
