Как расшифровать обозначение размеров на чертеже?
(Страница 2)

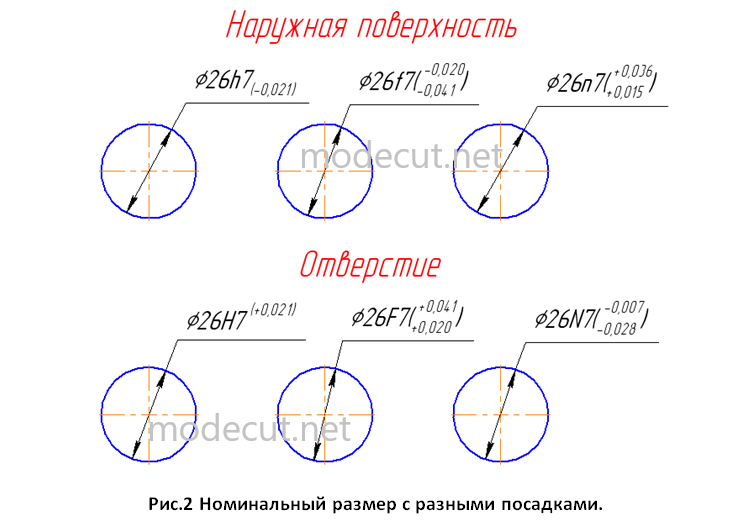

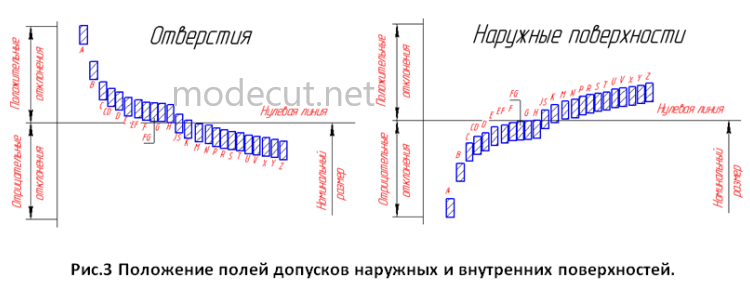

Положение полей допусков наружных и внутренних поверхностей, показано на рисунке 3.
Цифровое значение в допуске на размер (цифра 7) – показывает квалитет точности. Квалитет точности – это характеристика, которая отображает точность изготовления поверхностей детали и влияет на величину допуска. Чем больше квалитет точности, тем больше величина допуска. На данный момент установлено 19 квалитетов точности. Для наглядности приведем пример. Пример. Наружная поверхность Ø26 (см.рис.1) выполненная по скользящей посадке “h” и 7 квалитету точности имеет величину допуска 0,021мм. Если поверхность Ø26 выполнить с той же посадкой “h”, но уже по 6 квалитету точности, то величина допуска уменьшиться и будет равен 0,013мм. Если поверхность Ø26 выполнить с той же посадкой “h”, но уже по 9 квалитету точности, то допуск увеличиться и будет равен 0,052мм.
Стоит отметить, что размеры, указанные в чертеже без допусков, все же имеют допуски. Как правило, в технических требованиях на чертежах написана фраза: “Неуказанные предельные отклонения h14; H14; ±IT14/2”. Что означает, что размеры наружных поверхностей без указанного допуска должны быть в диапазоне предельных отклонений по посадке “h” и 14 квалитету точности. Соответственно, размеры внутренних поверхностей без допуска должны в диапазоне предельных отклонений по Н14. А размеры, которые не относятся к наружным и внутренним поверхностям должны быть в диапазоне предельных отклонений по ±IT14/2 (межосевые расстояния, длины промежуточных шеек валов). Таблицу с предельными отклонениями допусков и посадок наружных и внутренних поверхностей можно скачать, перейдя по ссылке.
