Какие конические резьбы применяются в производстве?

В настоящее время в нашем производстве используются следующие виды конических резьб: трубная коническая резьба; резьба коническая дюймовая с углом профиля 60⁰; метрическая коническая резьба; резьба коническая вентилей и газовых баллонов. Все конические резьбы применяемые для соединения различных труб изначально были стандартизированы в дюймовой системе измерения. Изначально наибольшее применение в производстве получили трубная коническая резьба и коническая дюймовая резьба с углом профиля 60⁰. Однако, в странах использующих метрическую систему измерения все больше распространение получает коническая метрическая резьба, вытесняя коническую дюймовую резьбу с углом профиля 60⁰. Рассмотрим все виды резьбовых соединений более подробно и покажем их главные отличия.

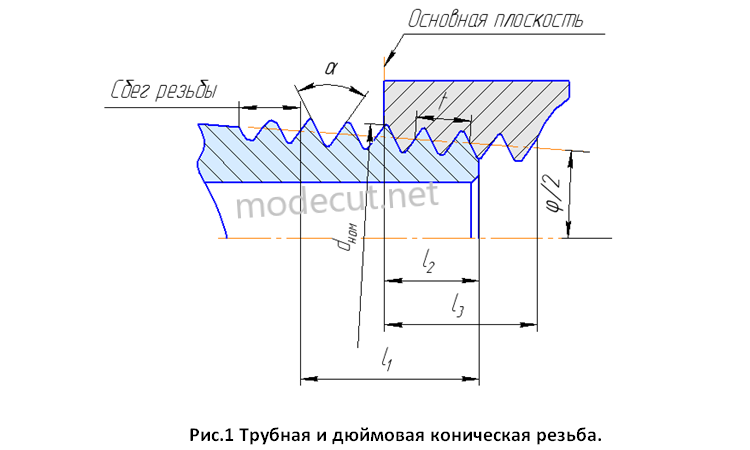

Трубная коническая резьба нарезается на конической поверхности с конусностью 1:16 и применяется для конических резьбовых соединений и соединения наружной конической резьбы с внутренней трубной цилиндрической резьбой. Основные параметры конической трубной резьбы регламентированы ГОСТ 6211-81. Номинальный диаметр (наружный в основной плоскости) измеряется в дюймах и колеблется в пределах от 1/16^/ и до 6^/, а угол профиля резьбы равен 55⁰. При свинчивании трубного конического соединения номинальный диаметр наружной резьбы находится в одной плоскости (основная плоскость) с торцом гайки (см. рис.1). На чертежах наружная трубная коническая резьба обозначается буквой “R”, а внутренняя трубная коническая резьба обозначается буквами “Rc”. Внутренняя трубная цилиндрическая резьба, предназначенная для соединения с конической трубной резьбой, обозначается буквами “Rp”. Маркируются коническая трубная резьба следующим образом:

где буквенное обозначение показывает вид конической резьбы (R – наружная трубная); дробное значение (3/4) показывает номинальный диаметр резьбы (d) в основной плоскости; буквенная маркировка “LH” говорит, о том, что эта резьба левая. Приведём еще несколько примеров: резьба Rc1/2 – внутренняя коническая трубная резьба с номинальным диаметром d=1/2^/; Rp1LH - внутренняя цилиндрическая трубная, левая (LH) резьба с номинальным диаметром D=1^/, предназначенная для соединения с конической метрической резьбой. Резьбовое соединение обозначается дробью, где в числителе указывается внутренняя резьба, а в знаменателе внешняя резьба. Например, Rc/R 1½ - трубная коническая резьба (внутренняя и наружная) с номинальным диаметром d=1½^/; Rp/R 1 – резьба трубная коническая наружная в соединении с трубной внутренней цилиндрической резьбой, номинальным диаметром d=1^/.

Резьба коническая дюймовая с углом профиля 60⁰ предназначена для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов. Угол профиля дюймовой конической резьбы равен 60⁰. Коническая дюймовая резьба нарезается на поверхности с конусностью 1:16 и изготавливается по стандарту ГОСТ 6111-52. Номинальный диаметр (наружный в основной плоскости) измеряется в дюймах и колеблется в пределах от 1/16^/ и до 2^/. Данная резьба взаимозаменяема с американской дюймовой трубной конической резьбой NPT/NPTF. При свинчивании дюймового конического соединения номинальный диаметр наружной резьбы, также находится в одной плоскости (основная плоскость) с торцом гайки (см.рис.1). На чертежах обозначается буквой “К” и номинальным диаметром в основной плоскости. Например, K3/4^/ ГОСТ 6111-52 – резьба коническая дюймовая с углом профиля 60⁰ и номинальным диаметром d=3/4^/. Существенным недостатком конической дюймовой резьбы является то, что она не имеет согласованной с ней цилиндрической резьбы и, следовательно, не позволяет получить коническо-цилиндрические соединения. Этот недостаток также поспособствовал распространению метрической конической резьбы.
