Какие конические резьбы применяются в производстве? (Страница 2)

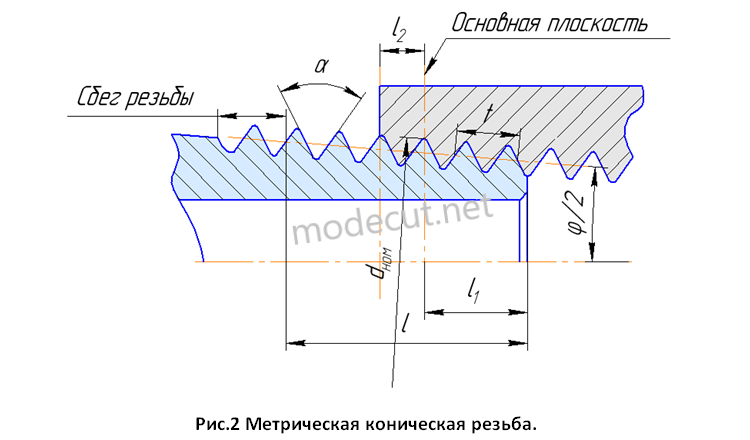

Метрическая коническая резьба также нарезается на поверхности с конусностью 1:16 и применяется для конических резьбовых соединений. Наружную коническую резьбу (как и у трубных конических резьб) можно соединить с внутренней цилиндрической резьбой, выполненной по ГОСТ 9150-81. Номинальный диаметр резьбы (наружный в основной плоскости) колеблется в пределах от 6 и до 60мм, а угол профиля равен 600. При свинчивании метрического конического соединения номинальный диаметр наружной резьбы находится в основной плоскости, а торец гайки находится на расстоянии l2 от этой плоскости (см.рис.2). Основные параметры конической метрической резьбы регламентированы ГОСТ 25229-83.

На чертежах метрическая коническая резьба всегда обозначается буквами “МК”. Внутренняя метрическая цилиндрическая резьба, предназначенная для соединения с конической метрической резьбой, обозначается буквой “М” и после обозначения всех параметров указывается стандарт (ГОСТ 25229-83). Приведем несколько примеров: МК24х1,5LH – резьба метрическая коническая номинальным диаметром d=24мм и шагом t=1,5мм, LH – левая; М24х1,5LH ГОСТ 25229-83 – резьба метрическая цилиндрическая номинальным диаметром d=24мм и шагом t=1,5мм, LH – левая, предназначенная для соединения с конической метрической резьбой (ГОСТ 25229-83).
Резьбовое соединение обозначается дробью, где в числителе указывается внутренняя резьба, а в знаменателе внешняя резьба. Например, МК/МК24х1,5 - метрическая коническая резьба (внутренняя и наружная) с номинальным диаметром d=24мм и шагом t=1,5мм; М/МК24х1,5 – метрическая коническая наружная резьба в соединении с метрической внутренней цилиндрической резьбой, номинальным диаметром d=24мм и шагом t=1,5мм.
Резьба коническая вентилей и газовых баллонов является специальной резьбой и регламентирована стандартом ГОСТ 9909-81. Данная резьба имеет только три типоразмера номинального диаметра расположенного в основной плоскости 19,2; 27,8 и 30,3мм, а также постоянный шаг, который равен t=1,814 (14 ниток на 1 дюйм). Резьба нарезается на конической поверхности с конусностью 3:25 и имеет общий угол профиля 550. При свинчивании резьбового конического соединения вентилей и газовых баллонов номинальный диаметр наружной резьбы, также как и у других дюймовых резьб находится в одной плоскости (основная плоскость) с торцом гайки (см.рис.1). В условное обозначение конической резьбы вентилей и баллонов входит буква “W”, которая обозначает данный вид резьбы, а также величина номинального диаметра. Например, W19,2 – коническая резьба вентилей и газовых баллонов номинальным диаметром d=19,2мм.
