Что такое конусность и уклон? Как определить углы уклона и конусности? Как обозначается уклон и конусность на чертежах?

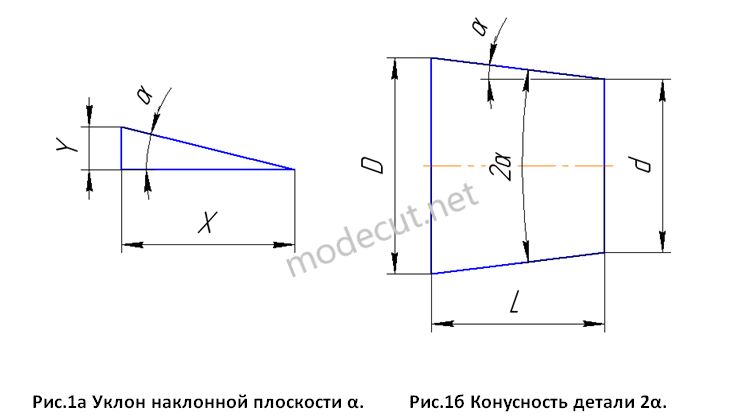

Уклоном называется отклонение наклонной поверхности детали от вертикального или горизонтального положения (см. рис.1а). Выражается уклон с помощью угла α, тангенс которого можно определить как отношение противолежащего катета угла (Y) прямоугольного треугольника к прилежащему катету (X):

В круглых конических деталях половина угла вершины конуса 2α/2=α является уклоном (см. рис.1б).

Конусностью называется отношение разности наибольшего и наименьшего диаметра конуса к расстоянию между ними (см. рис.1б). Конусность может быть показана на чертеже двумя диаметрами (D;d) и длиной конуса L или общим углом конуса 2α.

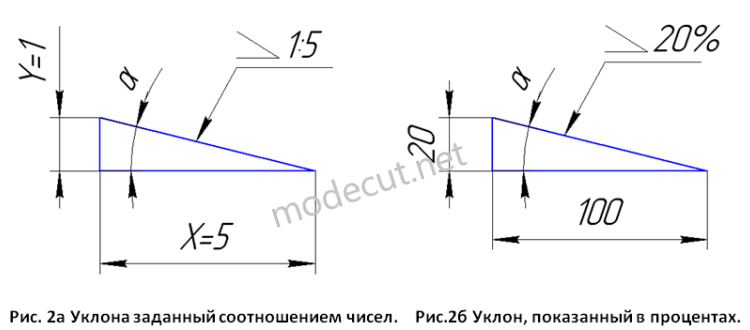

Кроме того, конусность или уклон на деталях могут быть показаны в виде условного обозначения, которое представляет собой изображение спецзнака и отношения двух чисел. Для отображения уклона используется специальный знак “>“, причём его острый угол на чертеже должен быть направлен в сторону уклона. После специального знака идут размерные числа показывающие отношение двух катетов (см. рис.2a). Например, условное обозначение уклона “>1:5” показывает, что прилежащий катет X в пять раз больше противолежащего катета Y. Угол уклона α в данном случае будет равен:

Иногда уклон вместо отношения чисел может задаваться процентом (см. рис.2б). Например, значение 20% означает, что длину прилежащего катета X принимаем равной 100%, а длина противолежащего катета Y равна 20% от длины катета X. Очевидно, что уклон 20% и есть соотношение 1:5.

Специальный знак для конусности изображается в виде остроугольного треугольника, причем угол этого треугольника всегда направлен в сторону наименьшего диаметра конуса (см. рис.3а). Отношение чисел, идущее после специального знака, позволяет определить общий угол конуса. Конусность рассчитывается по следующей формуле:
