Как рассчитать длину цепи цепной передачи?



      В данной статье мы на примере рассмотрим расчёт длины цепи и определим оптимальное межосевое расстояние для привода с цепной передачей. Пример. Необходимо рассчитать длину цепи и оптимальное межосевое расстояние цепной передачи. Цепь роликовая однорядная с шагом P=19,05мм. Ведущая звёздочка закреплена на электродвигателе и имеет число зубьев Z1=20. Двигатель установлен на площадке и имеет возможность немного смещаться вдоль цепи для регулировки межосевого расстояния. Число зубьев ведомой звёздочки Z2=30. Ориентировочное межосевое расстояние цепной передачи α=760мм. Передаточное отношение передачи:

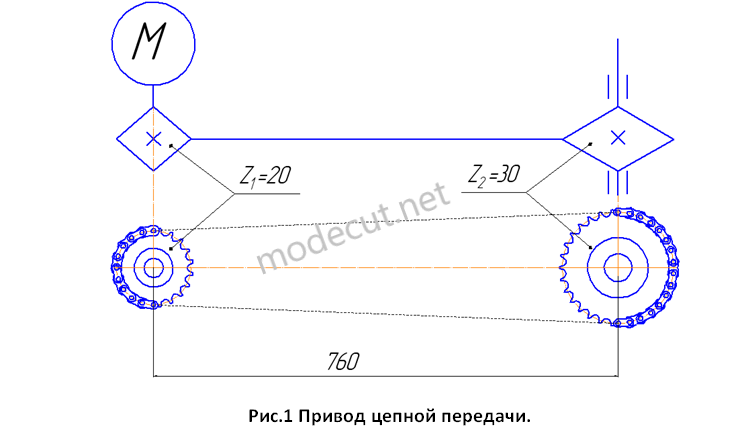

      Эскиз цепного привода показан на рисунке 1.
      Определяем количество звеньев цепи по следующей формуле:
      где Z2=30 – число зубьев ведомой звёздочки; Z1=20 – число зубьев ведущей звёздочки; P=19,05мм – шаг цепи; α=760мм – предварительное межосевое расстояние. Принимаем количество звеньев цепи Z3=105.
Определив количество звеньев, находим длину цепи:

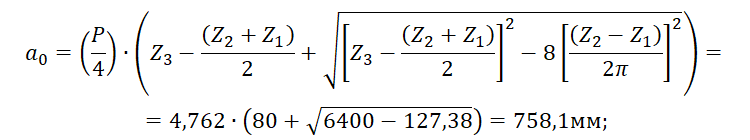

      Находим точное межосевое расстояние цепной передачи.


      где Z3=105 – число звеньев цепи; Z2=30 – число зубьев ведомой звёздочки; Z1=20 – число зубьев ведущей звёздочки; P=19,05мм – шаг цепи.
Для провисания цепи полученное значение уменьшим на величину x:
      Окончательное межосевое расстояние будет равным:
      Устанавливаем цепь длиной L=2000,25мм (105 звеньев) на звёздочки и смещаем двигатель привода вдоль цепи, тем самым корректируя межосевое расстояние цепной передачи.
