Как рассчитать массу заготовки?

При разработке технологического процесса изготовления детали или партии детали необходимо выбрать вид заготовки, а также рассчитать её массу для предварительного заказа сырья. В независимости от вида, масса любой заготовки рассчитывается по основной формуле, которая имеет следующий вид:

где ρ – плотность материала (кг/м³); v – объём заготовки (м³). Зная плотность материала (можно найти в ГОСТе) и рассчитав необходимый объём с учётом припусков на механическую обработку, данная формула позволит точно рассчитать массу заготовки. В качестве примера, определим массу круглой стальной заготовки диаметром d=60мм и длиной L=300 мм. Материал заготовки – Сталь 45.

Определим объём заготовки по следующей формуле:

где S – площадь сечения заготовки; L=300мм – длина заготовки. Так как заготовка круглая площадь сечения определяем по формуле:

где r=30мм=0,03м – радиус окружности (60/2). Для удобства расчёта, площадь сечения рассчитываем в метрах квадратных. Далее находим объём заготовки:

Определив объём, рассчитываем массу заготовки:

где ρ=7850 кг/м³ – плотность материала (Сталь 45).

Для быстрого и точного расчёта массы заготовки или партии заготовок, лучше всего воспользоваться металлическим калькулятором, который можно бесплатно скачать, перейдя по ссылке. Данный металлический калькулятор позволяет быстро и точно рассчитать массу заготовок всех основных видов проката. В программе Вы можете сделать расчет массы стального листа, пластины, круга, квадрата, шестигранника, круглой и профильной трубы, а также выполнить расчёт массы основных видов металлического уголка, швеллера и двутавровой балки. В базе программы содержатся основные материалы для изготовления деталей с усредненными значениями плотности. Если нужно произвести более точный расчёт массы детали под конкретную марку материала, то программа позволяет вручную скорректировать значение плотности.

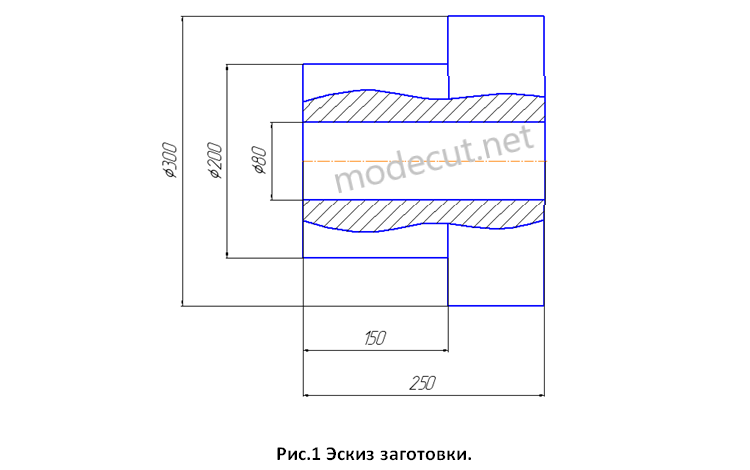

Для определения массы более сложных видов заготовки, таких как поковка или литьё, расчёт массы производиться путем разделения заготовки на несколько простых элементов. Рассмотрим расчёт массы такой заготовки на примере. Пример. Заготовка – отливка, показанная на рисунке 1. Материал заготовки серый чугун марки СЧ25 (Плотность ρ=7200 кг/м³).
