Как правильно пользоваться микрометром?

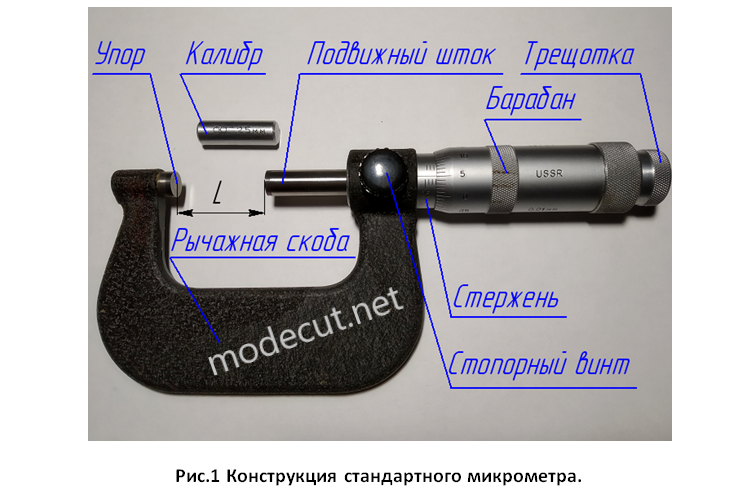

      Микрометр это измерительный инструмент, предназначенный для измерения точных наружных поверхностей и линейных размеров. Цена деления микрометра по шкале нониуса 0,01мм. На данный момент существует очень много типов микрометров, которые могут, отличаются друг от друга формой корпуса, видом отсчетного устройства, а также формой измерительных поверхностей. Однако принцип действия всех микрометров одинаков и для того, чтобы его легче понять, рассмотрим конструкцию стандартного микрометра более детально. На рисунке 1 представлен стандартный микрометр. Микрометр состоит из следующих элементов: рычажная скоба (корпус), стержень, барабан, подвижный шток, трещотка, упор (пятка) и стопорный винт.
      На двух концах рычажной скобы микрометра неподвижно установлены стержень и упор (пятка). В стержне находиться подвижный шток. Между упором и подвижным штоком помещают измеряемую деталь. Стопорный винт зажимает подвижный шток в определенном положении. Тем самым можно зафиксировать полученное значение, и например, использовать микрометр в качестве калибра. На другой стороне стержня установлен барабан и трещотка. Гайка трещотки и барабан соединены с подвижным штоком микрометра. При вращении гайки с трещоткой подвижный шток начинает перемещаться. При этом барабан, вращаясь вместе с трещоткой, также перемещается по наружной поверхности стержня. На стержне нанесена горизонтальная линия с измерительной шкалой часть, которой спрятана под корпусом барабана. Горизонтальная линия является нулевой отметкой. Цена деления шкалы на стержне 0,5мм, причем сама шкала разделена на две части (сверху и снизу нулевой отметки). Одна часть шкалы отсчитывает целые миллиметры (0,1,2,3 и т.д.), а вторая часть отсчитывает половины миллиметров (0,5;1,5;2,5 и т.д.). При повороте барабана на один полный оборот подвижный шток перемещается ровно на 0,5мм. На самом барабане расположена круговая шкала нониуса с ценой деления 0,01мм. Диапазон измерения микрометров довольно ограничен и обычно равен L=25мм (см. рис.1). Это связано с точностью изготовления винта и гайки. Поэтому микрометры изготавливают разных типоразмеров. Например, от 0 до 25мм; от 25 до 50мм; от 50 до 75мм; от 75 до 100мм и т.д. На рисунке 1 изображен микрометр с диапазоном измерений от 25 и до 50мм.
      Перед измерением проверяют точность микрометра, так как в процессе эксплуатации его настройки могут сбиваться. Для проверки правильности показаний используют калибр (в данном случае 25мм), который входит в комплект микрометра. Калибр устанавливают между упором и подвижным штоком (см. рис.2). Вращаем гайку трещотки микрометра до тех пор, пока подвижный шток не упрется в торец калибра и трещотка не начнет проворачиваться (см. рис.2). При этом торец барабана должен совпадать с первой риской на шкале стержня, а нулевая линия стержня с нулевой отметкой круговой шкалы барабана. В этом случае микрометр настроен правильно. Микрометры с диапазоном измерения от 0 до 25мм не имеют в комплекте калибра. Такие микрометры проверяются сведением подвижного штока до упора.
