Как настроить индикаторный нутромер?

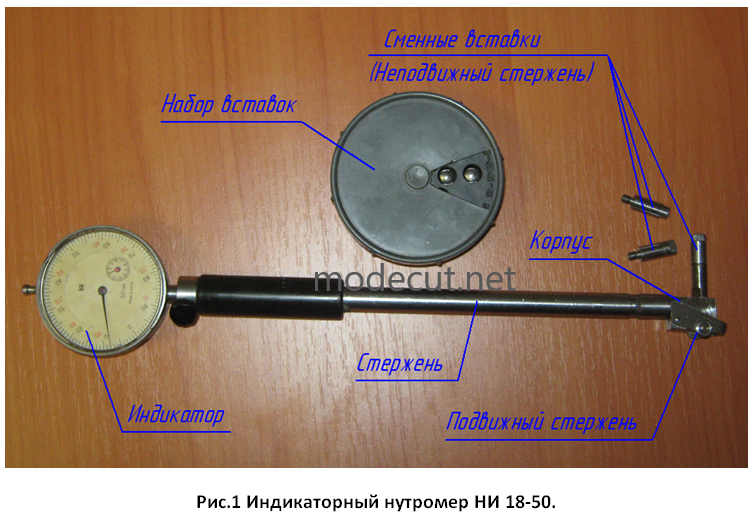

      Нутромер – это измерительный инструмент, который предназначен для измерения точных цилиндрических отверстий. Индикаторный нутромер – состоит из трубки, на которую с одной стороны крепится индикаторная головка (цена деления 0,01мм), а с другой стороны установлен корпус (см. рис.1). В корпусе перпендикулярно основной трубки, установлен подвижный измерительный стержень. При нажатии на измерительный стержень указатель индикатора поворачивается по часовой стрелке. С другой стороны корпуса в резьбовое отверстие вкручиваются сменные вставки в зависимости от измеряемого размера. Вкрученная в корпус сменная вставка при измерении является вторым неподвижным стержнем. На рисунке 1 изображен индикаторный нутромер марки НИ 18-50 с диапазоном измерения от 18 и до 50мм.

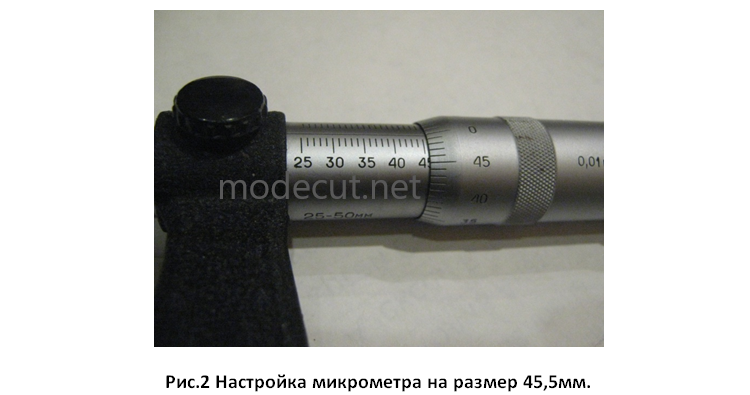

      Как и любой другой измерительный инструмент, нутромер требует тщательной настройки. Настройка нутромера на требуемый размер производиться с помощью микрометра. В качестве примера рассмотрим настройку нутромера для контроля посадочного отверстия подшипника. Штангенциркулем предварительно замеряем отверстие подшипника. Примерный диаметр отверстия 45мм. Настраиваем микрометр с диапазоном измерения 25-50мм на величину большую, чем номинальный размер отверстия для обеспечения натяга нутромера. В данном случае настраиваем микрометр на величину равную 45,5мм и фиксируем на нем это значение, как показано на рисунке 2.




      Выбираем из набора вставок необходимую вставку и удлинитель, который тоже входит в набор, и вкручиваем их в корпус нутромера. Затем устанавливаем нутромер таким образом, чтобы его измерительный и неподвижный стержни находились ровно между губками микрометра (см. рис.3). Для удобства измерения поворачиваем шкалу индикаторной головки на величину 50 (0,5мм), так как мы настраиваем нутромер по микрометру на размер 45,5мм (см. рис.3).
