Как определить размеры радиусной выточки на детали?

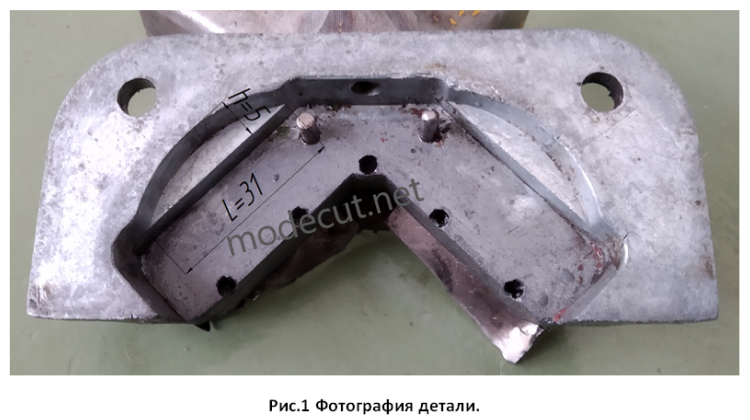

На многих деталях машин встречаются различные радиусные поверхности. Часто при перечерчивании таких деталей возникают трудности определения основных параметров (радиус, общий угол радиусного сегмента) данных радиусных поверхностей. В данной статье на конкретном примере мы подробно покажем, как определить основные параметры радиусной выточки детали. Например, на рисунке 1 изображена алюминиевая деталь, с двумя одинаковыми радиусными выточками. Нам необходимо определить радиус выточек, а также общий угол радиусного сегмента.

Вначале, с помощью штангенциркуля на детали измеряем длину хорды L и высоту сегмента h. Эти параметры показаны на рисунке 1. После измерения длины хорды L=31мм и высоты сегмента круга h=5мм, определяем радиус окружности с помощью следующей формулы:

Общий угол радиусной выточки находим с помощью следующего соотношения:

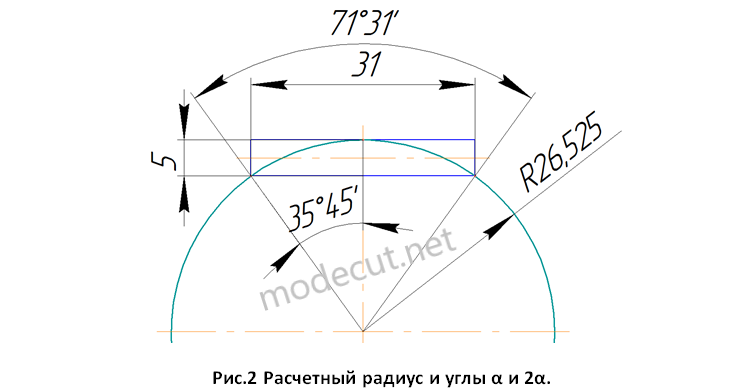

Благодаря несложным вычислениям необходимые параметры были быстро определены. Результаты всех вычислений показаны на рисунке 2. Если данную деталь перечерчивать с помощью CAD программы Компас 3D, то и параметры радиусной выточки можно и вовсе не рассчитывать.

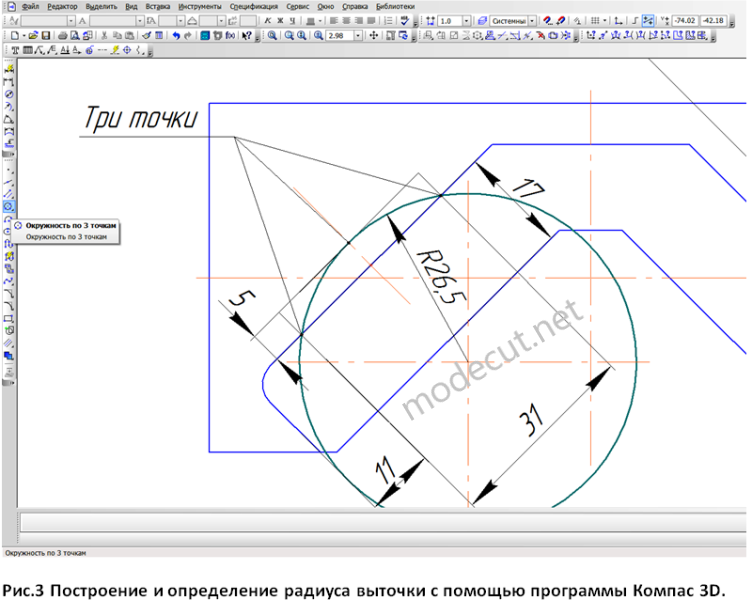

Радиусную поверхность выточки можно построить на чертеже с помощью команды “Окружность по трём точкам”. Необходимые три точки построения показаны на рисунке 3.
