Как вручную рассчитать развёртку согнутой детали и определить на ней места сгиба?

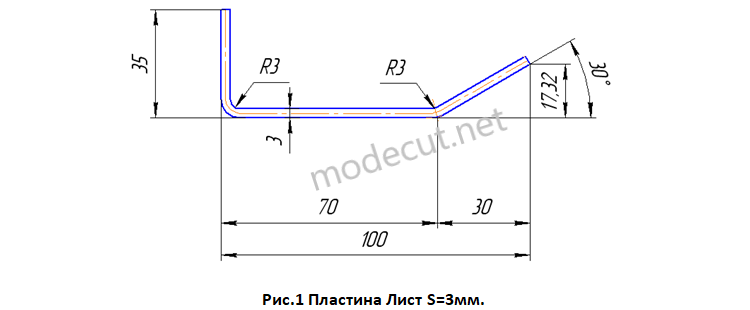

      В данной статье мы расскажем вам на конкретном примере, как точно определить развёртку, какой либо согнутой детали. На рисунке 1 изображена деталь в виде пластины. Пластина согнута с одной стороны под углом 900, и со второй стороны под углом 300. Расчёт развёртки детали всегда выполняется по средней линии детали. На рисунке 1 средняя линия изображена красной осевой линией.

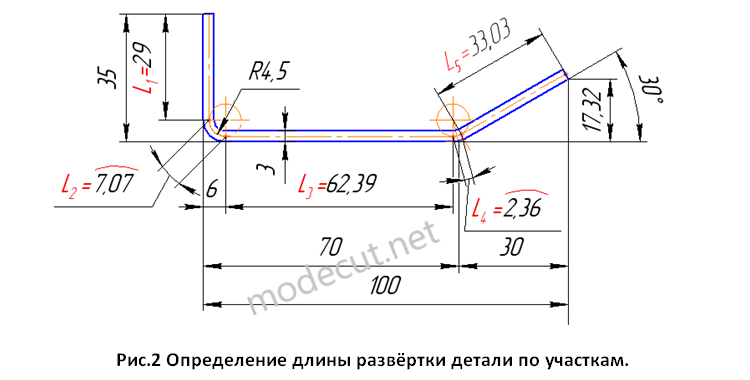

      Для удобства расчёта развёртки разделим деталь на 5 участков (см. рис.2). Затем определим длину средней линии на каждом участке. Суммируя полученные длины, определим длину развёртки детали.


      Рассчитаем длину средней линии первого участка (полка под углом 900) по следующей формуле (см. рис.2):

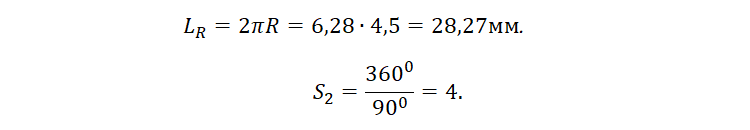

      где R=4,5мм-радиус сгиба на средней линии детали, так как радиус на внутренней стороне детали R3 и толщина пластины 3мм. Затем определяем длину развёртки на радиусе сгиба под углом 900 , показанной на рисунке 2 как участок L2. Для этого рассчитаем длину окружности радиусом R=4,5 и поделим её на величину S2.
      Величина S2 показывает то, что ¼ длины окружности радиусом R=4,5мм, является длиной развёртки на участке L2. Находим длину развёртки L2.
      Определяем длину средней линии на прямом участке L3 (см. рис.2) по следующей формуле:

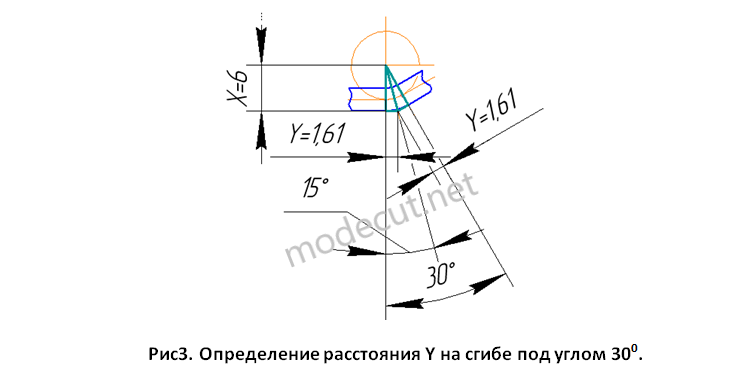

      где величина Y – это расстояние от конечной точки прямого участка L2 до центра линии сопряжения на втором сгибе (под углом 300). Расстояние Y показано на рисунке 3.
