Как обозначается шероховатость на чертежах?

Неровности поверхностей детали в основном появляются по причине образующихся деформаций верхнего слоев материала во время обработки. Совокупность таких неровностей называется шероховатостью поверхности. Для оценки шероховатости поверхности используют два основных параметра “Ra” и “Rz”, которые измеряются в микрометрах. Параметр “Rz” это высота неровностей профиля по десяти точкам (пять наибольших выступов и пять наибольших впадин) в пределах базовой длины. Параметр “Ra” — среднее арифметическое величина, полученная из значений отклонения профиля в пределах базовой длины. Более предпочтительным является параметр “Ra”, так как определяется по гораздо большему количеству точек профиля. Благодаря чему параметром “Ra” нормируют все образцы шероховатости. Параметр “Rz” используется только в тех случаях, когда по техническим требованиям необходимо ограничить полную высоту неровности профиля (шероховатость поверхности после литья), а также когда прямой контроль параметра “Ra” не возможен (поверхности, имеющие малые размеры или сложную конфигурацию, например режущий инструмент). Справочную таблицу классификаций шероховатости по основным параметрам вы можете скачать, перейдя по ссылке.

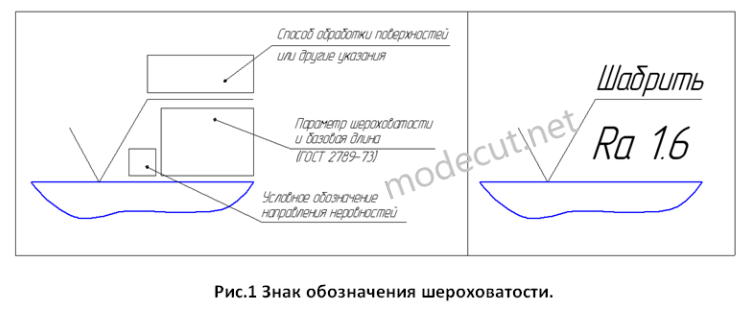

На чертежах и эскизах шероховатость поверхности изображается в виде специального знака (птички), показанного на рисунке 1. Правила нанесения обозначения шероховатости установлены по ГОСТ 2.309-73. Под полкой значка шероховатости указывается параметр шероховатости его величина и базовая длина (если отличается от стандартной). Также при необходимости перед параметром шероховатости может быть указано направление расположения самих неровностей шероховатости.

Также при необходимости над полкой значка шероховатости указывают способ обработки поверхности или дополнительные требования. В качестве примера на рисунке 1 (справа) изображен значок, который показывает, что поверхность должна быть обработана шабрением и шероховатость данной поверхности не должна быть более 1,6мкм по шкале Ra.

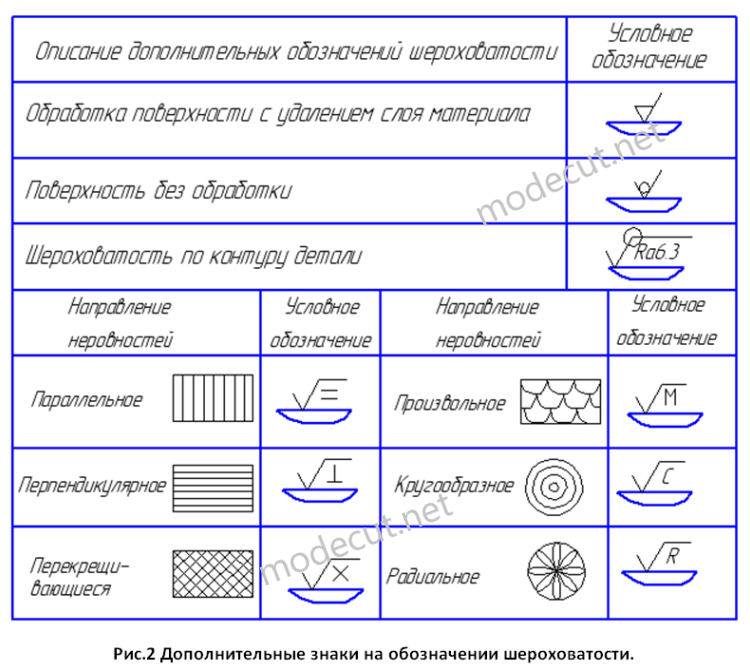

На значках шероховатости кроме основных обозначений могут быть и дополнительные (см.рис.2). К дополнительным обозначениям относятся элементы (отрезок, соединяющий две линии значка или круг по центру значка) отображающие способ получения поверхности (обработка поверхности с удалением слоя материала или поверхность без обработки), а также элемент (круг на длинной полке) показывающий, что данная шероховатость проходит по всему контуру детали (см. рис.2). На рисунке 2, также показаны условные обозначения направления неровностей, которые на практике отображаются довольно редко.
