Как штангенциркулем измерить диаметр наружной поверхности, которую невозможно промерить?

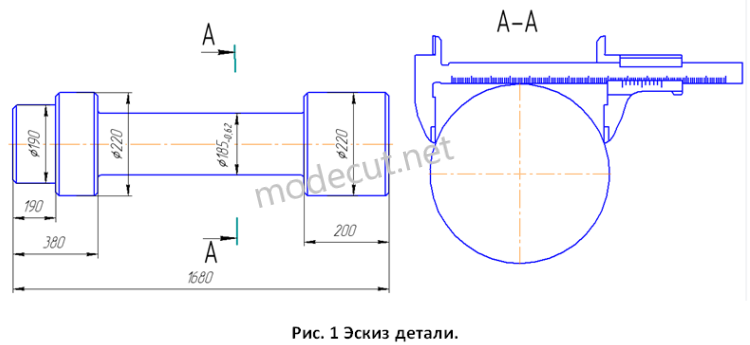

      На некоторых деталях существуют наружные поверхности диаметры, которых нельзя измерить штангенциркулями по причине нехватки высоты измерительных губок. К таким наружным поверхностям обычно относятся промежуточные шейки валов больших диаметров. При измерении диаметра таких шеек штангенциркуль упирается основной штангой в поверхность детали, а измерительные губки инструмента еще не достают до центра. В качестве примера, на рисунке 1 изображен вал, центральную поверхность (Ø185мм), которого невозможно измерить разными по типоразмеру штангенциркулями (250мм; 300мм).
      Однако на практике существует один интересный способ, с помощью которого все-таки можно штангенциркулем ШЦ-II-250 определить диаметр данной поверхности. Этот способ является расчетно-измерительным и позволяет найти диаметр поверхности с небольшой погрешностью (не более 0,1…0,3мм). Также с помощью данного способа можно определять размеры поверхностей больших диаметров, значительно меньшими по типоразмеру штангенциркулями. Для большей наглядности, сначала проведем измерение наружной поверхности детали (Ø185) микрометром. Затем определим размер этой же поверхности (Ø185) новым расчетно-измерительным способом и сравним результаты измерений. Краткое видео измерения и сравнения конечных результатов также показано в видеоролике. По результатам измерения микрометром фактический диаметр поверхности Ø184,51мм.

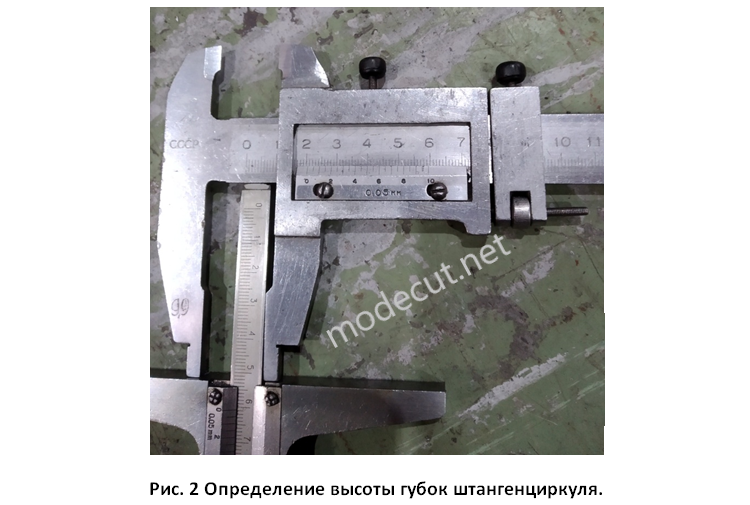

      Определив точный фактический размер, переходим к измерению диаметра поверхности (Ø185мм) штангенциркулем ШЦ-II-250. Для этого сначала находим высоту губок штангенциркуля. Лучше всего для измерения высоты губок использовать штангенглубиномер (см. рис.2).
