Как рассчитать и начертить звёздочку цепной передачи? (Страница 3)



      Рассчитываем ширину зуба однорядной звёздочки
      где b1=12,7мм – расстояние между внутренними пластинами цепи по ГОСТ 21834-87. Ширина зуба при двухрядной или трёхрядной цепи определяется по формуле: b=0,90∙b1-0,15, а при многорядной цепи ширина зуба равна b=0,86∙b1-0,3. Расстояние между осями цепи А, выбирается по ГОСТ 21834-87.
Определяем наименьший радиус закругления зуба по следующей формуле:
      где d1=11,91мм – диаметр ролика цепи.

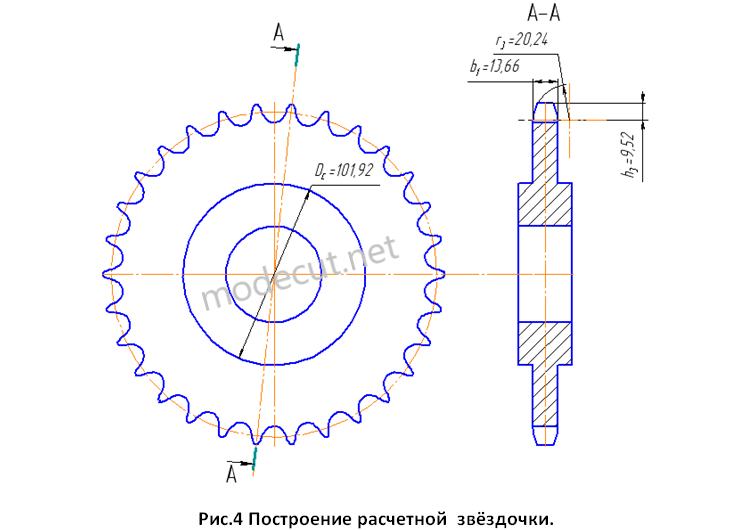

      Определив все необходимы параметры звёздочки, создаем её чертеж.
