Каким инструментом измеряются углы? (Страница 2)

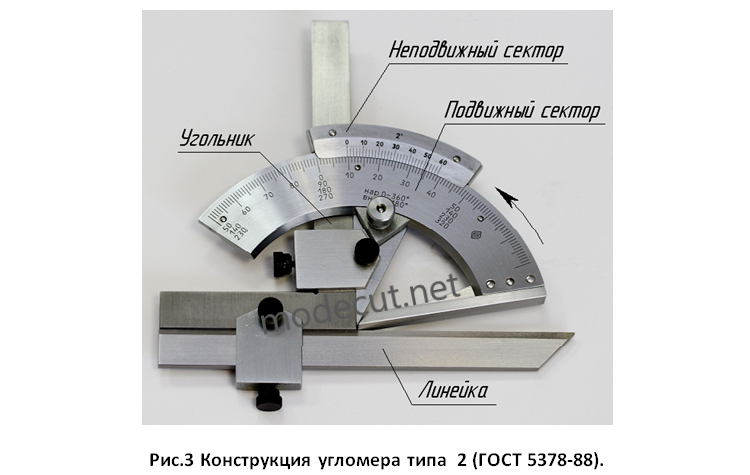

На рисунке 3 угольник прикреплен к неподвижному сектору, а линейка закреплена на короткой стороне угольника. В данном случае угломер показывает угол, находящийся между плоскостью линейки и губкой подвижного сектора (на рисунке 3 этот угол равен 9040/).

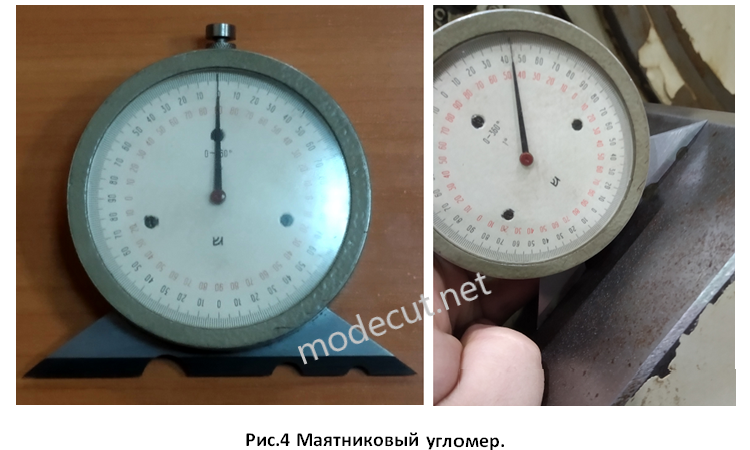

Маятниковый угломер это прибор, предназначенный для измерения наружных углов в диапазоне от 00 и до 3600 и с точностью 10. Маятниковый угломер состоит из круглого корпуса с циферблатом, встроенного внутри маятника и контрольной линейки (см. рис.4). Сверху на корпусе угломера расположена кнопка, которая при нажатии отпускает тормозное устройство и освобождает маятник. Маятник жестко соединен с осью, на которой установлена стрелка. На циферблате изображена градуированная шкала с ценой деления в один градус. Угол поворота определяется с помощью положения стрелки на круговой шкале. Проводить измерения наружных углов маятниковым угломером довольно просто. В процессе измерения устанавливаем угломер контрольной линейкой на измеряемую плоскость (см. рис.4).

Затем нажимаем кнопку и высвобождаем маятник и стрелку угломера, которая качаясь, постепенно становиться строго в вертикальном положении. Под каким бы углом не был установлен угломер, его стрелка всегда становится вертикально. Остановившись стрелка, показывает текущее значение угла (на рис.4 фактическое значение угла равно примерно 450).

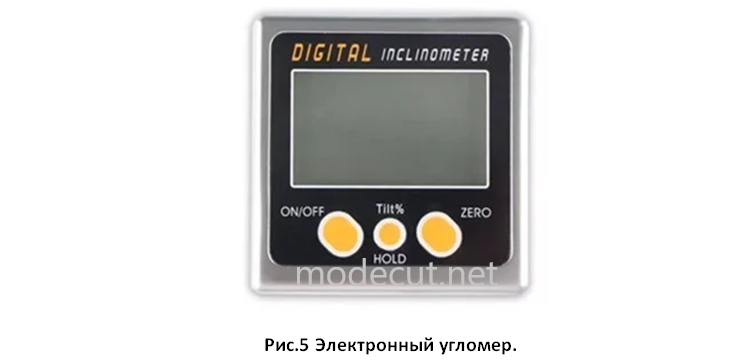

Электронный угломер – прибор для измерения наружных углов, который в последнее время пользуется широкой популярностью из-за простоты его использования. Современный электронный угломер изображен на рисунке 1.
В корпусе электронного угломера боковые поверхности являются измерительными. Причем количество таких поверхностей может быть различным. Измерительные поверхности оснащены встроенными магнитами, с помощью которых удобно прикреплять угломер к объекту измерения. Точность электронного угломера колеблется в диапазоне ±0,20. Чтобы угломер показывал наиболее точные измерения, рекомендуется перед его использованием выполнить калибровку. Для этого угломер устанавливают измерительной плоскостью на выставленную поверочную плиту и обнуляют.
