Основные виды резьбовых соединений. Их основные параметры. Как резьбы обозначаются на чертеже?

Все применяемые в производстве резьбы можно квалифицировать по следующим показателям: по направлению заходов; по числу заходов; по поверхности, на которой нарезана резьба и по своему назначению. По направлению заходов все резьбы делятся на левые (левозаходная) и правые (правозаходная). Правые резьбы являются предпочтительными, а левые применяются только в тех случаях, когда правая резьба может самоотвинчиваться. По числу заходов резьбы делятся на однозаходные и многозаходные. Однозаходной резьбой называется резьба, сформированная одним витком. Многозаходная резьба – это резьба, нарезанная в виде двух, трёх или более витков, идущих на равных расстояниях друг от друга. Для того чтобы узнать, сколько заходов имеет резьба, нужно сосчитать число витков на торце винта или гайки. По поверхности, на которой нарезана резьба все резьбы делятся на цилиндрические и конические. По своему назначению резьбы делятся на две основные группы: крепёжные резьбы и ходовые резьбы. Крепежные резьбы предназначены для свинчивания и закрепления отдельных деталей машин друг к другу. Высота профиля витка у крепёжной резьбы увеличена относительно шага резьбы, который в данном случае является небольшим. Эта конструктивная особенность позволяет выдерживать большие усилия, действующие на резьбовое соединение. Заостренная форма вершин витков позволяет крепёжным резьбам препятствовать самоотвинчиванию. Наиболее часто применяемыми крепежными резьбами являются метрическая, дюймовая и трубная резьбы. Ходовые резьбы предназначены для обеспечения плавного перемещения различных деталей машин закреплённых к резьбовым элементам. Профиль ходовой резьбы выполнен, таким образом, чтобы максимально снизить силу трения в резьбовом соединении. Основными ходовыми резьбами являются: трапецеидальная, упорная и прямоугольная резьбы.

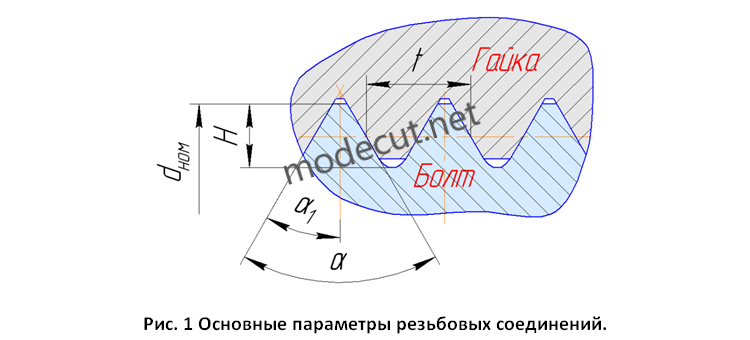

Все виды резьбовых соединений имеют общие параметры, которые описывают технические характеристики резьбы. Рассмотрим основные параметры резьбы более подробно (см.рис.1). Номинальный диаметр резьбы (d) – диаметр, который характеризует размер резьбы, и используется при её обозначении. У большинства резьб в качестве номинального диаметра принят наружный диаметр резьбы нарезанной на поверхности. Шаг резьбы (t) – это расстояние между двумя одинаковыми точками на соседних витках резьбы. Ход резьбы (P) - это величина линейного перемещения гайки по винту, за один её оборот. Ход резьбы определяется соотношением:

где P – шаг резьбы, Z – количество заходов резьбы. Высота профиля резьбы (H) – это расстояние между вершиной и впадиной резьбы в направлении перпендикулярном к оси резьбы. Угол наклона сторон профиля (α₁) – угол между боковой стороной профиля резьбы и перпендикуляром к оси резьбы в плоскости осевого сечения. Общий угол профиля (α) – угол между боковыми сторонами профиля резьбы.

Описав основные параметры резьбовых соединений, рассмотрим более подробно самые распространённые крепёжные и ходовые резьбы.

Метрическая резьба – это самая распространенная крепежная резьба. Широко применяется в метрической системе измерения и имеет номинальный диаметр в диапазоне от 1 и до 600мм. Шаг резьбы колеблется в пределах от 0,25 и до 6мм. Профиль метрической резьбы представляет собой равносторонний треугольник с общим углом при вершине 600. Все параметры профиля измеряются в миллиметрах и регламентируются ГОСТ 24705-2004 (ISO 261-98) и другими стандартами. На чертежах метрическая резьба обозначается буквой “М”. Маркируется метрическая резьба следующим образом:

где после буквы М число d=16 - номинальный (наружный) диаметр резьбы (мм); t=1,5 – шаг резьбы (мм); 6g – класс точности.
