Основные виды резьбовых соединений. Их основные параметры. Как резьбы обозначаются на чертеже?
(Страница 3)

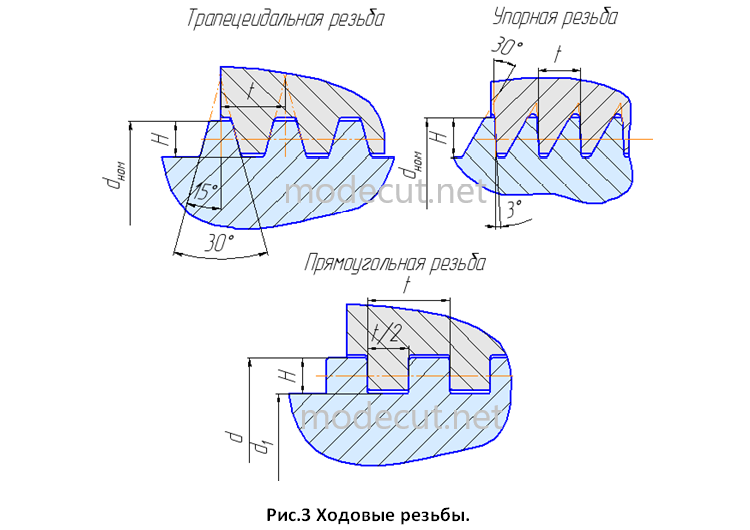

      Трапецеидальная резьба – самая распространенная ходовая резьба, которая часто используется в передачах винт-гайка. Профиль трапецеидальной резьбы представляет собой равнобедренную трапецию с углами наклона сторон профиля 150 (см. рис.3). Соответственно, общий угол профиля трапецеидальной резьбы равен 300. Профиль трапецеидальной резьбы выдерживает большие осевые нагрузки, которые действуют в разных направлениях. При этом сила трения в резьбовом соединении значительно меньше, чем у крепежных резьб. Основные типоразмеры резьбы регламентированы по ГОСТ 9484-81. На чертежах трапецеидальная резьба обозначается буквами “Tr”. Маркируется трапецеидальная резьба аналогичным образом, как и метрическая резьба. Например, Тr36х6 – резьба трапецеидальная с номинальным диаметром d=36мм и шагом 6мм; Tr16х8(P4)-LН – трапецеидальная двухзаходная резьба с ходом 8мм и шагом 4мм, левая.
      Упорная резьба – ходовая резьба, которая применяется в случаях, когда на узел действует осевая нагрузка в одном направлении. Профиль упорной резьбы представляет собой неравнобедренную трапецию одна сторона, которой имеет угол наклона 30, а у другой угол наклона 300 (см. рис.3). Сторона с углом наклона 30 является рабочей стороной профиля резьбы. На чертежах упорная резьба обозначается буквой “S”. Основные типоразмеры упорной резьбы регламентированы ГОСТ 10177-82. Маркируется упорная резьба точно также. Например, S28х5-LН – резьба упорная с номинальным диаметром d=28мм и шагом 5мм, левая.
      Прямоугольная (квадратная) резьба – резьба с прямоугольным профилем, который довольно значительно снижает вероятность самоотвинчивания соединения. Профиль данной резьбы не стандартизирован, поэтому основные параметры необходимые для изготовления резьбы (диаметры, шаг) показывают на чертеже. Глубина профиля прямоугольной резьбы равняется половине его шага (см. рис.3). На данный момент применение прямоугольной резьбы ограничено из-за меньших показателей прочности по сравнению с трапецеидальной или упорной резьбой.
