Формы центровых отверстий и их применение.

Центровые отверстия это технологические отверстия, выполненные на торцах различных (длинных) деталей с целью установки и закрепления их на станках для последующей обработки. С помощью центровых отверстий обрабатываются детали либо с зажатием одного конца в патроне (или поводке) и поддержкой другого конца центром либо установкой её в центрах. Согласно по ГОСТ 14034-74 предусмотрены следующие формы центровочных отверстий: “A, B, T, C, E, R, F, H, P”. Форму центрового отверстия выбирают по конструктивным или технологическим причинам, а его размеры определяют по диаметру детали (ГОСТ 14034-74). Рассмотрим все существующие формы и определим, при каких условиях лучше применить тот или иной вид центровочных отверстий.

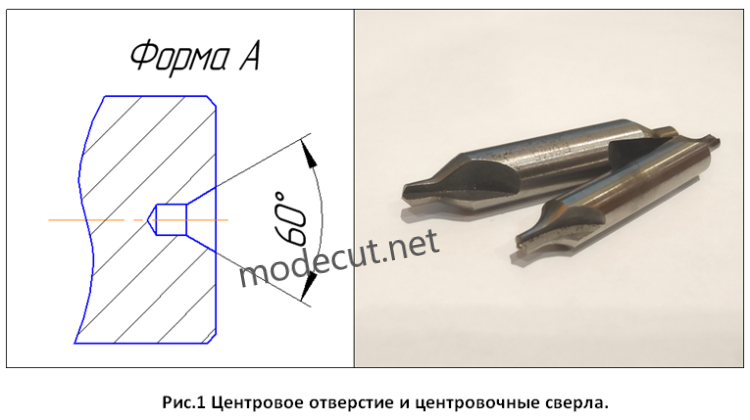

Центровые отверстия формы А применяются при обработке не тяжелых и неответственных валов и осей, после изготовления, которых необходимость в дальнейшем использовании центровых отверстий отпадает. Базовой поверхностью центровочного отверстия является коническая поверхность с углом конуса 60⁰. Центровые отверстия сверлят центровочными сверлами, изображенными на рисунке 1.

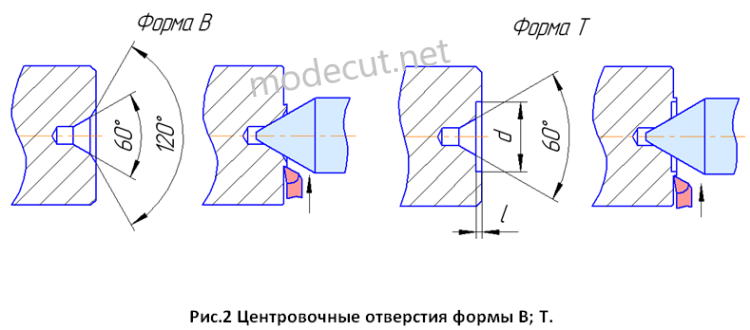

Центровые отверстия с предохранительной фаской (В) или выточкой (Т) также имеют угол конуса 60⁰ и применяются в тех случаях, когда возникает необходимость защитить коническую базовую поверхность от появления случайных повреждений (см. рис.2). Например, довольно распространенное повреждение центровочного отверстия – это деформация конической базовой поверхности возникшее вследствие ударов молотка по торцу детали (при демонтаже). Также центровые отверстия с предохранительной фаской или выточкой применяются в случае необходимости повторной подрезки торца детали. Например, деталь имеет точный линейный размер и после проведения термообработки необходимо установить её в центрах и подрезать торцы до чистового размера (см. рис.2).

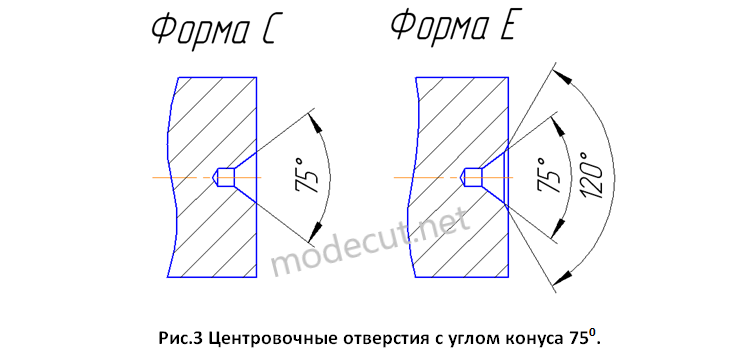

Центровые отверстия с углом конической части 75⁰ (С ; Е (с фаской 120⁰)) применяются для обработки тяжелых деталей (см. рис.3). При увеличении угла конуса увеличивается прочность центра. Однако с увеличением угла увеличивается осевое усилие, требуемое для надежной фиксации заготовки. К тому же при увеличенном угле конуса величина износа центрового отверстие больше влияет на точность обработки.
