Каким диаметром сверлить отверстие под нарезку резьбы?

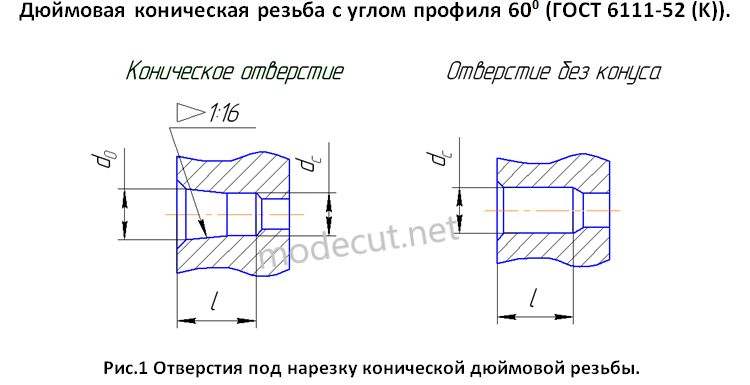

      Чтобы изготовить любое резьбовое отверстие необходимо сначала его просверлить, а затем с помощью режущего инструмента (метчика или резца) нарезать в нем резьбу. Для получения правильного (полного) профиля резьбы необходимо определить оптимальный диаметр отверстия. В данной статье приведены способы и справочные данные, позволяющие определить диаметры отверстий под нарезку основных видов резьб: метрической, трапецеидальной, трубной цилиндрической, дюймовой конической и трубной конической. Также стоит отметить, что диаметры отверстий под нарезку различных резьб (не только основных) можно определить с помощью программы, которую можно скачать, перейдя по ссылке. Перейдем к нахождению диаметров отверстий под нарезку основных резьб.
      Метрическая резьба (M). Диаметр отверстия под нарезание метрической резьбы определяется довольно простым способом. Согласно этому способу для того чтобы найти диаметр отверстия нужно от номинального диаметра резьбы отнять её заданный шаг. Например, нужно определить диаметр отверстия под нарезание резьбы М16х1,5-7Н. Отнимаем от номинального диаметра резьбы шаг и получаем, что диаметр отверстия будет равен d=16-1,5=14,5мм. Если на чертеже резьба указана без шага, то по умолчанию шаг резьбы будет основным согласно ГОСТ 24705-2004. К примеру, нужно нарезать в отверстии резьбу М16-7Н. Основной шаг резьбы М16 - t=2мм. Соответственно диаметр отверстия под нарезку резьбы будет равен d=16-2=14мм. При сверлении отверстия спиральным сверлом (Ø14), его фактический размер будет немного больше 14 мм. Однако этот фактор не является критичным, так как в процессе нарезания резьбы часть металла деформируется, в результате чего диаметр отверстия немного уменьшится. Предельные отклонения отверстий под нарезку метрической резьбы в зависимости от заданной степени точности можно найти в ГОСТ 19257-73.
      Трапецеидальная резьба (Tr). Согласно ГОСТ 24737-81 диаметр отверстия под нарезание трапецеидальной резьбы определяется аналогично, как и при нарезке метрической резьбы. От номинального диаметра резьбы отнимается заданный шаг и получается фактический диаметр отверстия. К примеру, диаметр отверстия под резьбу Тr24х5 будет равен: d=24-5=19мм. Основные отклонения в зависимости от заданной степени точности задаются по среднему внутренней диаметру резьбы. Для обеспечения гарантированного зазора диаметр отверстия под резьбу обычно изготавливают на несколько десятых миллиметра больше расчетного значения (Ø19).

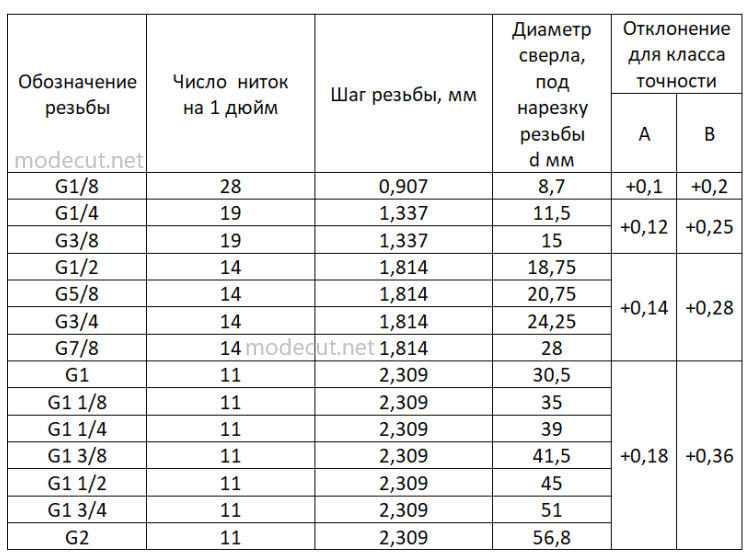

      Трубная цилиндрическая резьба (G). Диаметры сверл под нарезку трубной цилиндрической резьбы, а также их предельные отклонения в зависимости от класса точности выбираются из ниже приведенной таблицы.
