Как выполнить расточку отверстий расположенных под углом?

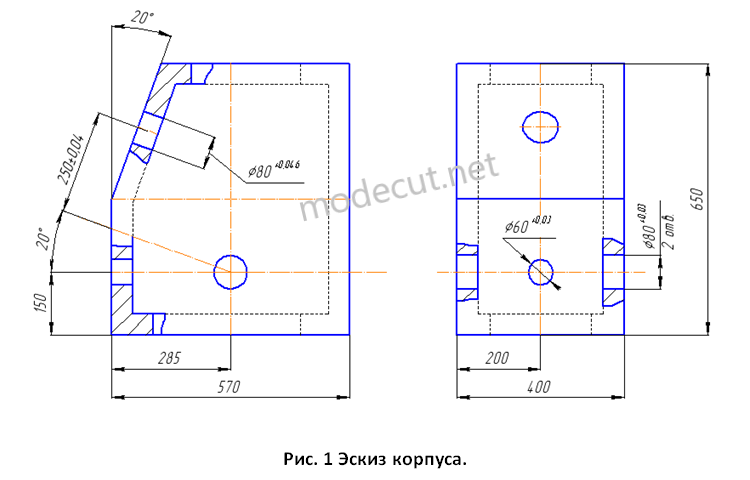

Некоторые обрабатываемые детали конструктивно имеют отверстия, оси которых расположены, под острым или тупым углом относительно друг друга. При этом зачастую на чертеже задано межосевое расстояние, которое необходимо выдержать при обработке этих отверстий. Для решения данной задачи необходимо выполнять обработку детали по определенному маршруту, последовательно выдерживая требуемые размеры. В качестве примера рассмотрим технологию обработки корпуса показанного на рисунке 1. Как видно по рисунку, в корпусе с трех сторон расположены отверстия, которые нужно расточить. Почти все отверстия корпуса (их оси лежат в одной плоскости) параллельны или перпендикулярны друг к другу, кроме отверстия расположенного на наклонной поверхности с лицевой стороны. По условиям чертежа центр этого отверстия должен находиться на расстоянии L=250±0,04 от оси отверстия находящегося на боковой стенке. Расточка корпуса будет выполняться на горизонтально-расточном станке.

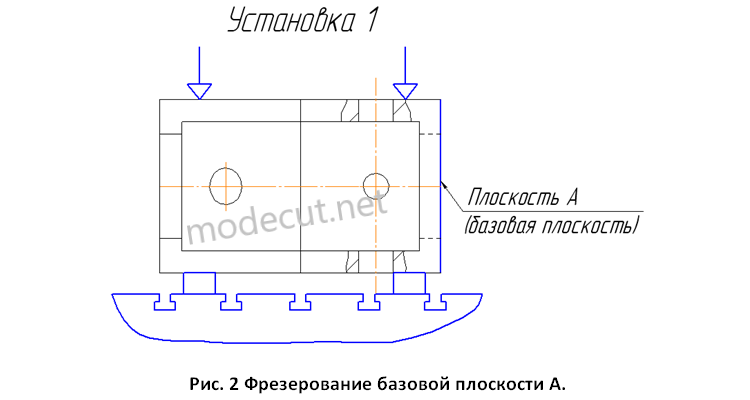

Технологический маршрут обработки начинается с фрезеровки базовой плоскости (плоскость А), на которую в дальнейшем будет устанавливаться деталь. Устанавливаем корпус на стол станка (см. рис.2), предварительно выставляем по необработанной плоскости А и закрепляем прихватами. Стоит отметить, что деталь нужно устанавливать на шлифованные в один размер планки, чтобы обеспечить свободный выход фрезы при обработке плоскости.

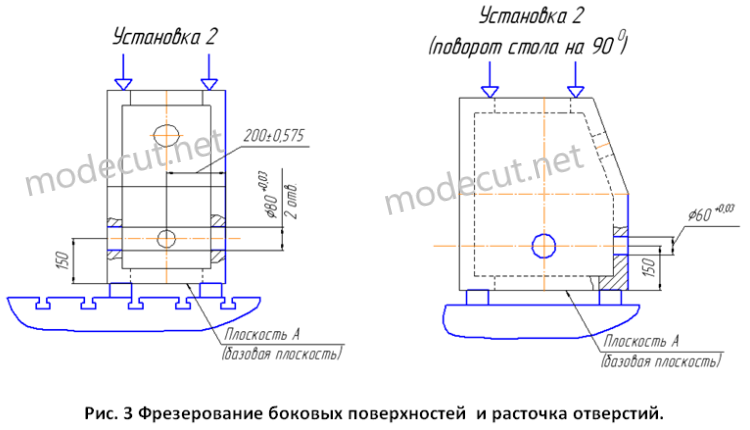

Затем устанавливаем корпус на плоскость А, предварительно выставляем по боковой поверхности и закрепляем прихватами. (см. рис.3(установка2)). Фрезеруем боковую стенку корпуса, выдерживая размер 200±0,575. Далее выставляем шпиндель по центру чернового отверстия и растачиваем за одну установку два отверстия Ø80^+0,03, выдерживая размер 150. После расточки отверстий поворачиваем стол станка на 90⁰ и фрезеруем лицевую стенку корпуса до чистоты (см. рис.3). После этого растачиваем отверстие Ø60^+0,03, выдерживая размеры 150, 200±0,575 (от обработанной стороны корпуса). Расточив отверстия, у которых оси находятся в одной плоскости, перейдём к обработке отверстия расположенного под углом к этой плоскости.
