Как правильно разметить и просверлить равноудалённые от центра отверстия на детали?

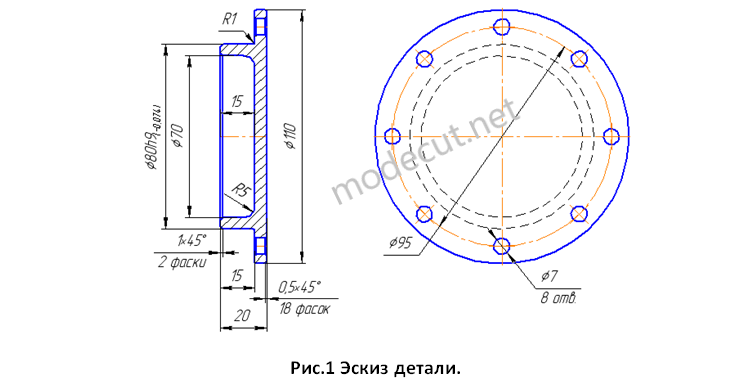

На рисунке 1 изображена деталь в виде крышки, на которой необходимо просверлить 8 равноудаленных от центра отверстий диаметром 7мм. Для того чтобы правильно разметить отверстия, необходимо во время токарной обработки, нанести на торце детали технологическую риску диаметром 95мм. На технологической риске расположены центра всех отверстий, так как они равноудалены от центра нашей детали.

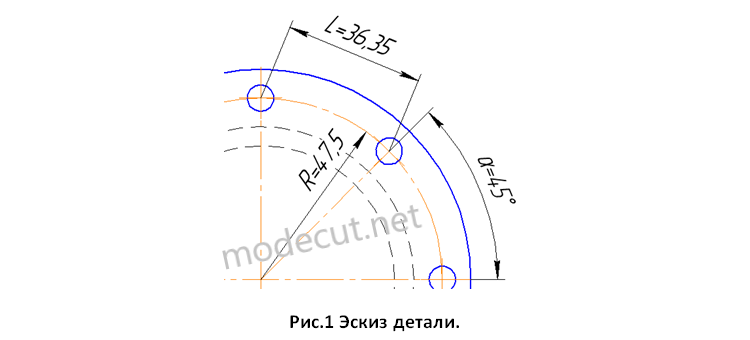

Далее нам необходимо рассчитать межосевое расстояние между отверстиями. Межосевое расстояние в данном случае является хордой окружности L, которая соединяет любые две точки расположенные на окружности (см. рис.2).

Для того чтобы определить межосевое расстояние необходимо сначала определить угол α (см. рис.2). Находим угол α по следующей формуле:

где X=8 – количество отверстий расположенных на окружности.

Межцентровое расстояние между отверстиями (хорду) L определяем по следующей формуле:

где R=47,5(95/2)мм радиус окружности, на котором расположены центра отверстий. С помощью керна нанесем на технологической риске центр первой окружности. Отложив с помощью штангенциркуля расстояние 36,35мм от размеченной точки, находим и размечаем центр соседнего отверстия, который также расположен на технологической риске. Таким, же способом размечаем остальные отверстия. После разметки проверяем правильность положения всех отверстий, используя расчетную хорду L=36,35мм. Определить межцентровое расстояние также можно, используя специальную программу, которую можно бесплатно скачать. После сверления отверстий технологическую риску можно убрать подрезкой торца детали.
