Как рассчитать режимы резания при сверлении, рассверливании, зенкеровании, развёртывании?

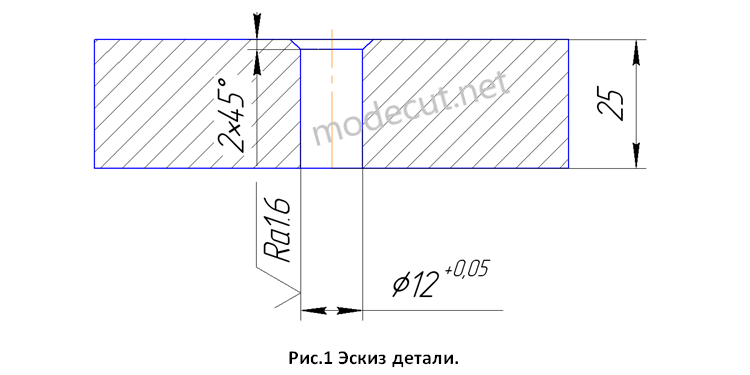

Нахождение режимов резания при сверлении, рассверливании, зенкеровании и развёртывании выполняется по стандартной методике, которая учитывает характер обработки, тип и размеры режущего инструмента, материал его режущей части, а также материал заготовки. Для наглядности, произвёдём расчёт режимов резания на конкретном примере. Пример. Необходимо рассчитать режимы резания при сверлении, зенкеровании и развертывании отверстия Ø12^+0,05. Эскиз обрабатываемого отверстия показан на рисунке 1. Материал заготовки Сталь 45. Сверление выполняется сверлом Ø10,8мм ГОСТ 10902-77, зенкерование – зенкером Ø11,75мм ГОСТ 12489-71, развёртывание – развёрткой Ø12мм ГОСТ1672-80. Весь режущий инструмент изготовлен из быстрорежущей стали Р6М5.

В процессе расчета режимов резания необходимо будет использовать много поправочных коэффициентов взятых из справочных таблиц. Все необходимые справочные таблицы можно скачать, перейдя по ссылке.

В начале расчёта определим глубину резания. При сверлении глубина резания равна:

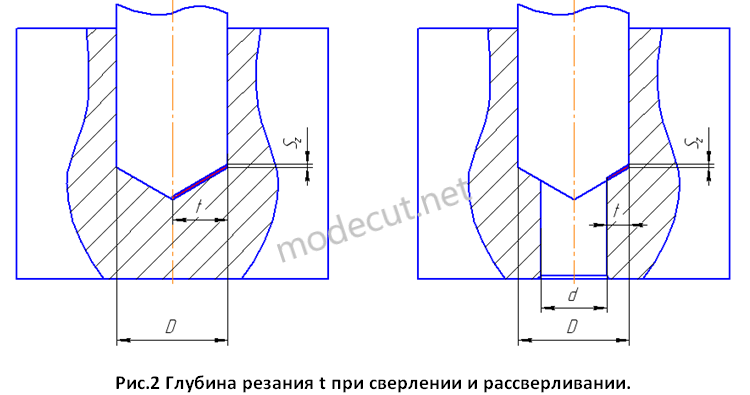

где D=10,8мм – диаметр отверстия после сверления (см. рис.2). Соответственно, глубина резания при рассверливании, зенкеровании и развертывании будет равна (см. рис.2):

В нашем случае глубина резания при зенкеровании:

Глубина резания t при развёртывании:

Значение подачи в общем случае зависит от свойств обрабатываемого материала, глубины сверления, диаметра сверления и материала режущего инструмента и других условий. К примеру, при увеличении глубины сверления подача уменьшается, а при увеличении диаметра сверления подача увеличивается. Величина подачи при сверлении, зенкеровании и развертывании выбирается из таблиц при условии, что во время обработки отсутствуют какие-либо ограничивающие факторы.
