Как просверлить в детали неполные отверстия?

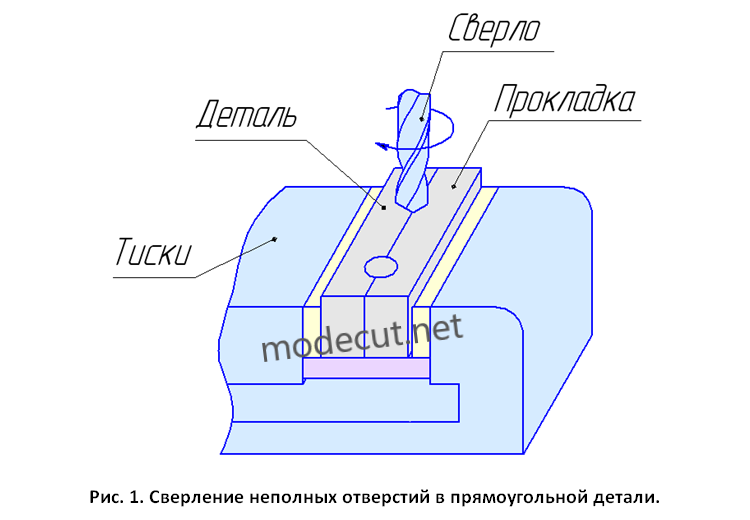

Сверление прямоугольных деталей с неполными отверстиями производиться следующим способом. В машинные тиски, установленные на сверлильном станке, зажимается деталь, в которой необходимо высверлить два неполных отверстия и технологическая прокладка в виде пластины (см. рис.1). Технологическая прокладка должна быть одинаковой высоты с деталью. Затем на детали совместно с прокладкой размечают и кернят центры будущих отверстий, после чего сверлят их обычным путём. В зависимости от положения центра отверстия на детали можно получить неполное отверстие разной величины. К примеру, если центр отверстия будет расположен на плоскости сопряжения детали и прокладки, то на детали получиться отверстие равное полуокружности. Если же на детали нужно получить неполное отверстие меньше полуокружности, то центр отверстия будет находиться на плоскости технологической прокладки. Соответственно, если больше полуокружности, то центр отверстия будет лежать на плоскости детали.

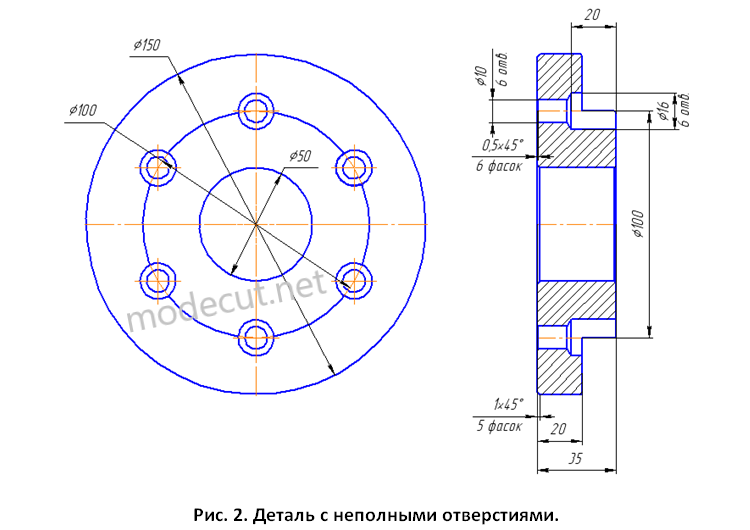

Сверление неполных отверстий на круглых деталях можно выполнить двумя способами. Рассмотрим эти способы более подробно на конкретном примере. На рисунке 2 изображена деталь, в которой нужно просверлить шесть неполных отверстий диаметром d=16мм, равноудаленных от центра.

Суть первого способа заключается в том, чтобы при токарной обработке детали на наружной поверхности Ø100 оставить технологический припуск и проточить эту поверхность предварительно в диаметр Ø120мм. Затем разметить и просверлить необходимые отверстия обычным путём и уже после сверления отверстий обработать поверхность Ø100 окончательно.
