Чем отличается зенковка от цековки?

При обработке корпусных деталей возникает необходимость получения ровных опорных плоскостей и выточек для установки головок крепежных болтов и винтов. Для изготовления таких опорных элементов применяется специальные режущие инструменты – зенковка и цековка. Несмотря на схожее предназначение, эти инструменты отличаются конструктивно и выполняют разные задачи. В данной статье более подробно рассмотрим зенковки и цековки, а также определим их основные отличия.

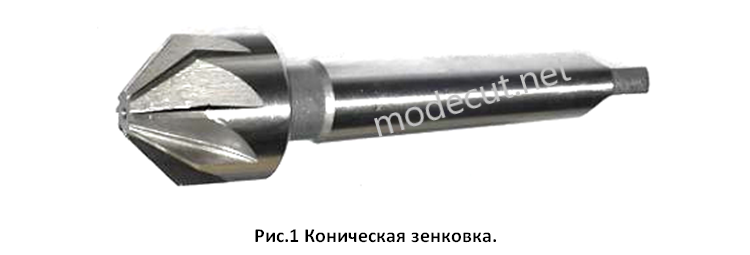

Зенковка это режущий инструмент, предназначенный для получения в отверстиях конических выточек позволяющих спрятать головки винтов или заклепок. Конструкции зенковок регламентированы стандартом ГОСТ 14953-80. Зенковка состоит из двух частей: режущей части и хвостовика (см. рис.1). Режущая часть представлена в виде головки с конической поверхностью, на которой нарезаны зубья. Количество режущих зубьев зависит от диаметра инструмента и варьируется от 6 до 12. Обычно зенковки изготавливают с общим углом α=90⁰ специально под винты с потайной головкой. Однако при необходимости зенковки могут быть и с другим общим углом (60⁰, 75⁰, 120⁰).

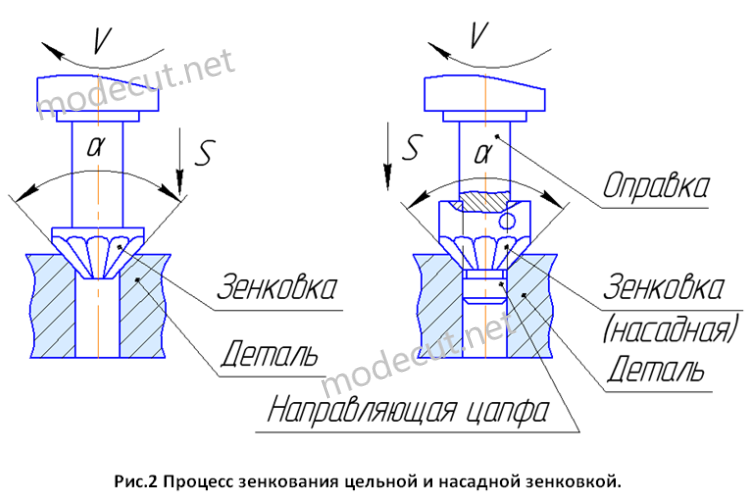

Хвостовая часть зенковки может быть цилиндрической, для крепления инструмента в патроне или конической (с конусом Морзе) для установки в шпинделе станка. Также стоит отметить, что конструктивно зенковки могут быть насадными и устанавливаться отдельно на специальную оправку имеющую хвостовик. Причем, для удобства центрирования инструмента, такие оправки оснащены направляющей цапфой (см. рис.2).

При работе зенковку устанавливают в патрон (или шпиндель) станка и на небольшой скорости вращения (V=10-20м/мин) опускают в отверстие, формируя нужную коническую поверхность. Процесс обработки отверстия зенковкой показан на рисунке 2.

Цековка (цилиндрическая зенковка) это режущий инструмент, который применяется для изготовления цилиндрических выточек или торцовых поверхностей вокруг этих отверстий. Полученные выточки и опорные поверхности предназначены для установок головок болтов, заклепок и винтов. Конструкции цековок регламентированы стандартом (ГОСТ 26258-87).
