Как шлифовать торцы и занижения на деталях
цилиндрической формы?



      Для шлифования на цилиндрических деталях торцов, скосов и различных занижений используют простое универсальное приспособление, показанное на рисунке 1. Приспособление имеет довольно простую конструкцию и состоит из призмы, прижима и зажимных болтов. Призма имеет прямоугольную форму и может устанавливаться на магнитном столе плоскошлифовального станка, как в горизонтальном, так и в вертикальном положении. Прижим и зажимные болты предназначены для крепления обрабатываемой детали на базовых поверхностях призмы.

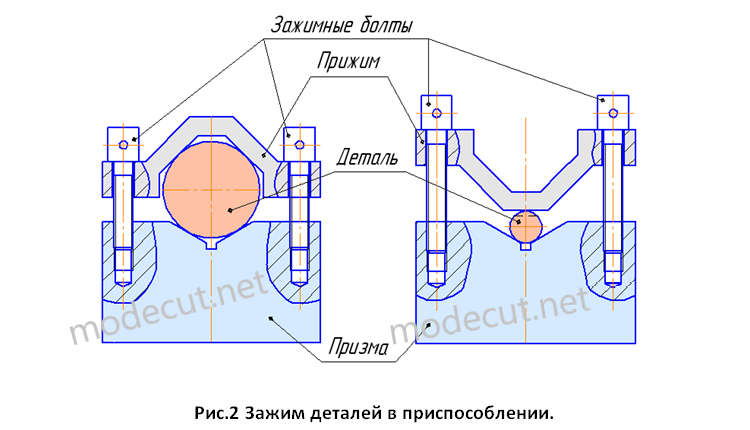

      При зажатии прижим надежно обеспечивает неподвижность заготовки во время обработки её поверхностей. Благодаря универсальной конструкции прижима в приспособление можно устанавливать и зажимать детали больших и малых диаметров (см. рис.2). Однако наибольшее применение приспособление получило в случаях шлифования торцов и занижений цилиндрических деталей малых диаметров и относительно большой длины. Также с помощью данного приспособления выполняют шлифовку деталей, изготовленных из немагнитных материалов.


      Для наглядности рассмотрим процесс шлифования с помощью данного приспособления на конкретном примере. Пример. Необходимо на плоскошлифовальном станке шлифовать торец детали, выдерживая размер L=70-0,03 и занижение, выдерживая размер 11,3-0,03. Эскиз детали изображен на рисунке 3.
