Как определить параметры резания
при круглом шлифовании детали?

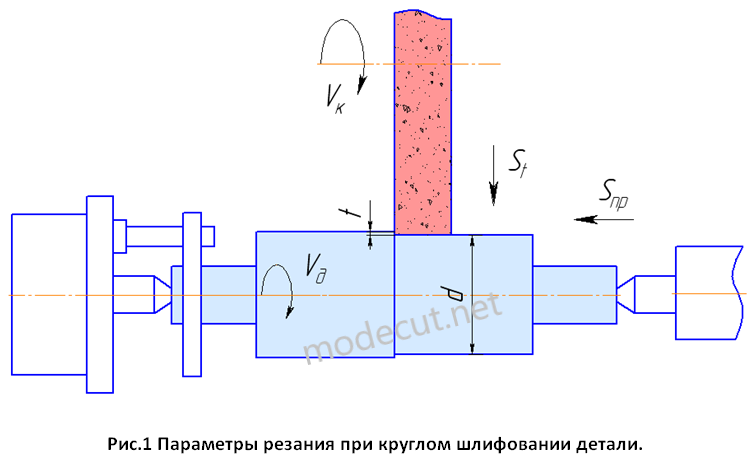

      Важными параметрами резания при круглом шлифовании являются: скорость вращения шлифовального круга “Vк” (м/сек), скорость вращения детали “Vд” (м/мин), продольная подача круга вдоль оси детали “Sпр” (мм/об), а также глубина шлифования “t” (мм). Глубина шлифования “t” при продольном круглом шлифовании характеризуется величиной поперечной подачи “St”(мм) в результате поперечной подачи круга на каждый ход или двойной ход перемещения стола станка с деталью. (см. рис.1). При врезном шлифовании глубина шлифования характеризуется величиной радиальной подачи “Sp” (мм/об). Рассмотрим вышеперечисленные параметры резания более детально и определим их эксплуатационные величины.

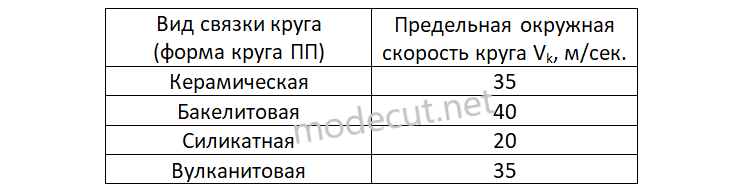

      Окружная скорость вращения шлифовального круга “Vк выбирается по наибольшему допустимому значению в зависимости от вида связки и формы самого круга. В нижеприведенной таблице показаны предельные окружные скорости шлифовальных кругов формы “ПП” в зависимости от вида связки.
      На практике предельная окружная скорость, при которой круг может работать промаркирована на самом шлифовальном круге. Максимально допустимое число оборотов круга определяется по следующей формуле:
      где D – диаметр шлифовального круга (мм); Vкр – окружная скорость круга (м/сек). Например, для шлифовального круга на керамической связке диаметром 500мм максимально допустимое число оборотов будет равно:
      Как видно по формуле с уменьшением диаметра шлифовального круга уменьшается его окружная скорость.


      Окружная скорость вращения обрабатываемой детали “Vд должна быть значительно меньше скорости вращения круга. При небольшой скорости вращения детали снижается вероятность появления вибраций, но при этом увеличивается время соприкосновения круга с деталью, что приводит к возникновению прижогов. Поэтому скорость вращения детали должна находиться в пределах значений ограничивающих появление прижогов (нижний предел скорости), а также возникновения вибраций (верхний предел скорости). При расчете окружная скорость вращения детали определяется по следующей эмпирической формуле:
      где VД – скорость детали при наружном круглом шлифовании, м/мин; СV, P, m, x, y – коэффициенты, зависящие от материала обрабатываемой заготовки и шлифовального круга. Значения коэффициентов для керамических кругов марки 25А40 (электрокорунд) приведены в таблице.
      Число оборотов детали соответственно определяется следующим образом:
      где VД – окружная скорость вращения детали (м/мин), d – диаметр детали (мм).
