Как шлифовать наружную резьбу на резьбошлифовальном станке? (Страница 3)

Для примера, произведем расчет чисел зубьев сменных зубчатых колес для настройки резьбошлифовального станка 5К822В на шлифование правой метрической резьбы с шагом S=4,75мм. Определяем передаточное отношение сменной гитары для шага S=4,75мм:

Определяем передаточное отношение сменной гитары для шага S=4,75мм при использовании в цепи увеличенного шага:

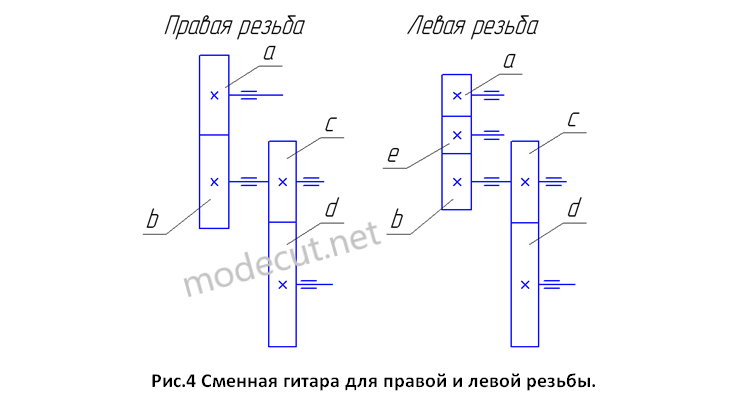

При настройке станка и подборе колес будем использовать кинематическую цепь с включением увеличенного шага, так как передаточное отношение в данном случае меньше 1. Находим сменные шестерни в гитару:

Рассчитав сменные колеса, остается определить сцепляются они друг с другом. Если рассчитанная гитара не собирается, то расчет необходимо повторить, подобрав сменные колеса с другими числами зубьев.
