Как шлифовать прямоугольную деталь по габаритам и добиться правильного взаимного расположения
поверхностей? (Страница 2)
Перемещаем лекальные тиски с заготовкой по магнитному столу и смотрим показания индикатора в двух крайних точках обрабатываемой плоскости. При наличии большого расхождения показаний немного отпускаем губки тисков и корректируем положение детали в тисках, так чтобы её обрабатываемая поверхность была наиболее параллельна плоскости стола.

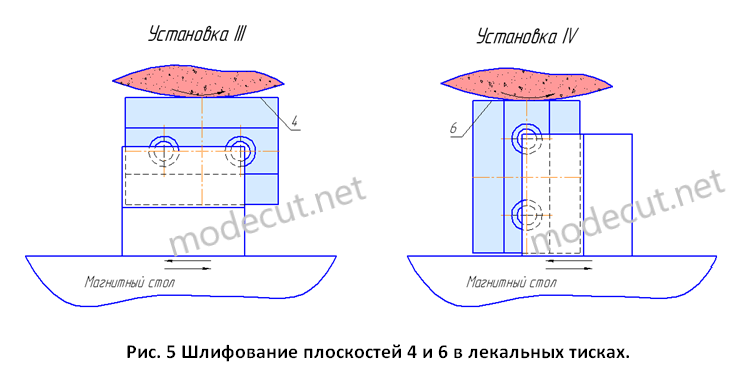

Выставив положение заготовки в лекальных тисках, включаем магнитный стол станка и шлифуем плоскость 4 (см. рис.5). Затем отключаем магнитную плиту и устанавливаем лекальные тиски на боковую поверхность для шлифования поверхности 4, как показано на рисунке 5. При такой установке поверхность 6 после обработки будет строго перпендикулярна ранее обработанным поверхностям, так как у лекальных тисков боковые стороны также являются базовыми. Включаем магнитный стол станка и шлифуем поверхность 6 (см. рис.5).

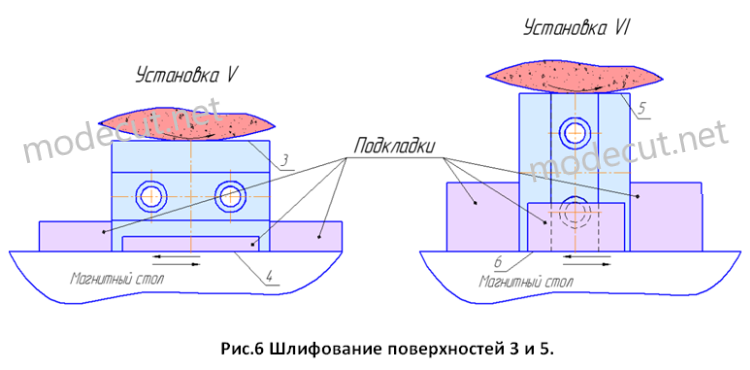

Далее вынимаем деталь из лекальных тисков и шлифуем две последние поверхности, как показано на рисунке 6. Для более надежного крепления рекомендуется перед шлифованием обложить деталь по периметру подкладками. В результате данного процесса шлифования деталь получается правильной прямоугольной формы с отклонениями от параллельности и перпендикулярности не превышающих (не более 0,02) требуемых значений чертежа.
